SMKSMUHAMMADIYAH-HGLS.SCH.ID – Menganalisis kerusakan sistem pengisian aki motor dalam laporan PKL dilakukan dengan mengukur tegangan output spull (stator), kinerja kiprok (rectifier regulator), dan kontinuitas kabel menggunakan multimeter untuk menentukan komponen yang gagal menyuplai arus ke baterai.
Sistem pengisian pada sepeda motor memiliki peran krusial untuk menjaga tegangan aki tetap stabil saat mesin berputar. Ketika aki motor sering tekor atau lampu redup, hal tersebut menjadi indikasi kuat adanya kegagalan pada sistem pengisian. Dalam laporan Praktik Kerja Lapangan (PKL), siswa dituntut untuk mampu membedah masalah ini secara sistematis, bukan sekadar mengganti komponen tanpa alasan teknis yang kuat.
Memahami Komponen Utama dalam Pengisian
Sebelum melakukan analisis, siswa harus memahami alur kerja sistem. Arus yang dihasilkan oleh spull berupa arus bolak-balik (AC) akan diteruskan ke kiprok untuk disearahkan menjadi arus searah (DC). Setelah itu, arus tersebut diatur tegangannya agar tidak melebihi batas maksimal, biasanya berkisar antara 13,5 hingga 14,5 volt sebelum masuk ke aki.
Kesalahan umum yang sering terjadi dalam penulisan laporan PKL adalah siswa hanya menyebutkan “kiprok rusak” tanpa menyertakan data pendukung. Padahal, analisis yang baik harus menyertakan hasil pengukuran nyata yang dibandingkan dengan standar pabrikan. Jika tegangan output di bawah 12 volt saat mesin digas, maka sistem pengisian dipastikan bermasalah.
Tabel Perbandingan Gejala Kerusakan Sistem Pengisian
| Gejala Kerusakan | Penyebab Utama | Komponen yang Harus Diperiksa |
|---|---|---|
| Aki cepat tekor meski baru diganti | Pengisian tidak masuk (undercharge) | Spull, Kiprok, Kabel massa |
| Lampu depan sering putus | Pengisian berlebih (overcharge) | Kiprok (regulator rusak) |
| Motor mati mendadak saat lampu dinyalakan | Arus tidak stabil | Kabel pengisian, Kiprok |
Langkah-Langkah Praktis Menganalisis Kerusakan
Untuk menyusun bab pembahasan yang berbobot, ikuti langkah-langkah diagnostik berikut yang bisa Anda dokumentasikan dalam laporan:

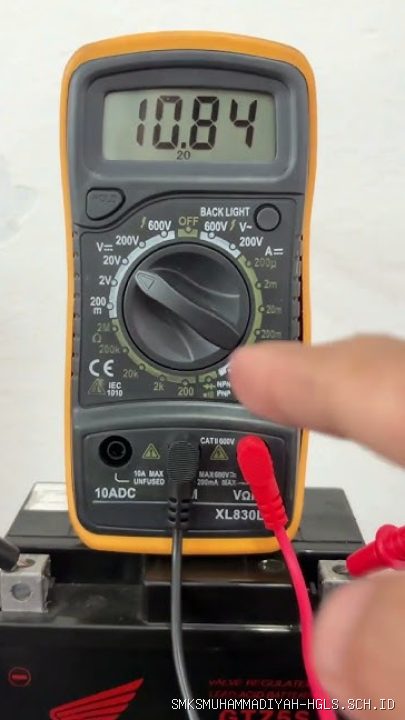

- Siapkan multimeter digital dan atur pada posisi Voltmeter DC (skala 20V).
- Ukur tegangan aki saat mesin mati untuk mengetahui kondisi awal baterai.
- Nyalakan mesin dan tingkatkan putaran mesin (RPM) ke angka 3000-5000 RPM.
- Ukur kembali tegangan pada terminal aki saat mesin berputar; jika angka tetap di bawah 13V, maka sistem pengisian tidak bekerja.
- Lepas soket kiprok dan ukur tegangan output dari spull menggunakan mode Voltmeter AC; jika tegangan nol atau sangat rendah, berarti spull terbakar atau putus.
- Periksa kondisi fisik soket kiprok apakah terdapat tanda-tanda terbakar atau korosi yang menghambat arus listrik.
Analisis Penyebab dan Risiko
Penyebab kerusakan sistem pengisian sangat bervariasi. Faktor usia pakai sering menjadi alasan utama, di mana lilitan spull mengalami panas berlebih (overheat) sehingga isolator kawat tembaga meleleh dan menyebabkan hubungan arus pendek (korsleting). Selain itu, penggunaan aksesori motor yang berlebihan seperti lampu tambahan atau klakson variasi yang tidak sesuai dengan kapasitas kiprok dapat memperpendek umur komponen pengisian.
Risiko membiarkan sistem pengisian yang rusak sangat fatal bagi performa kendaraan. Aki yang tidak mendapatkan suplai arus akan mengalami sulfasi, yaitu pengerasan plat timbal di dalam aki yang membuat aki tidak bisa menyimpan daya lagi. Jika dibiarkan, motor akan sulit dinyalakan menggunakan elektrik starter dan berpotensi merusak sistem injeksi (ECU) karena tegangan yang tidak stabil.
Tips Penulisan Bab Pembahasan yang Profesional
Dalam menyusun laporan PKL, hindari penggunaan kalimat yang terlalu umum. Gunakan data hasil observasi lapangan secara spesifik. Misalnya, jangan menulis “kiprok rusak”, tetapi tulislah “Berdasarkan hasil pengukuran menggunakan multimeter, tegangan output kiprok hanya menunjukkan 11,2V pada 4000 RPM, sehingga tidak mampu mengisi daya aki sesuai spesifikasi buku pedoman servis.”
Sertakan pula foto-foto saat Anda melakukan pengukuran sebagai lampiran. Dokumentasi visual yang disertai data angka akan memberikan nilai tambah yang besar bagi penguji laporan PKL Anda. Pastikan pula Anda menyebutkan alat ukur yang digunakan, termasuk kalibrasi atau kondisi alat tersebut, untuk menunjukkan objektivitas analisis.
Pentingnya Memahami Urutan Kabel
Kesalahan teknis yang sering luput adalah mengabaikan jalur kabel massa (ground). Banyak siswa berasumsi bahwa kiprok rusak, padahal hanya kabel massa yang kotor atau longgar. Dalam pembahasan, jelaskan bahwa Anda telah memeriksa kontinuitas jalur kabel dari spull ke kiprok dan dari kiprok ke aki. Langkah ini menunjukkan kedalaman pemahaman Anda terhadap sistem kelistrikan motor secara utuh.
Ingatlah bahwa tujuan dari bab pembahasan bukan sekadar untuk menyelesaikan tugas administratif, melainkan menunjukkan kemampuan logika berpikir siswa dalam memecahkan masalah teknis. Semakin detail dan berbasis data analisis Anda, semakin tinggi pula apresiasi yang diberikan oleh pembimbing industri maupun guru penguji.
Q: Apakah aki yang sudah tekor bisa langsung divonis rusak?
A: Tidak selalu. Aki yang tekor bisa disebabkan oleh sistem pengisian yang rusak. Selalu pastikan sistem pengisian berfungsi normal terlebih dahulu sebelum memutuskan untuk mengganti aki.
Q: Apa tanda utama kiprok sudah tidak mampu mengatur tegangan (overcharge)?
A: Tanda utamanya adalah tegangan pengisian yang melonjak drastis di atas 15 volt saat mesin digas tinggi, yang biasanya menyebabkan lampu depan sering putus dan air aki cepat habis.
Q: Mengapa pengukuran spull harus menggunakan skala AC?
A: Karena spull menghasilkan arus bolak-balik (AC) sebelum arus tersebut diubah oleh kiprok menjadi arus searah (DC) yang digunakan oleh aki dan komponen kelistrikan lainnya.
