SMKSMUHAMMADIYAH-HGLS.SCH.ID – Bank Soal Teori UKK TKRO mengenai sistem kemudi power steering dan spooring berfokus pada pemahaman prinsip kerja fluida hidrolik, diagnosis kerusakan komponen kemudi, serta prosedur pengukuran sudut-sudut roda (wheel alignment) untuk memastikan stabilitas dan keamanan kendaraan.
Sistem kemudi power steering merupakan komponen krusial dalam kendaraan modern yang berfungsi meringankan beban pengemudi saat memutar roda kemudi. Dalam konteks Uji Kompetensi Keahlian (UKK) Teknik Kendaraan Ringan Otomotif (TKRO), siswa dituntut untuk tidak hanya memahami fungsi komponen, tetapi juga mampu menganalisis permasalahan yang timbul akibat kegagalan sistem hidrolik atau ketidakselarasan geometri roda.

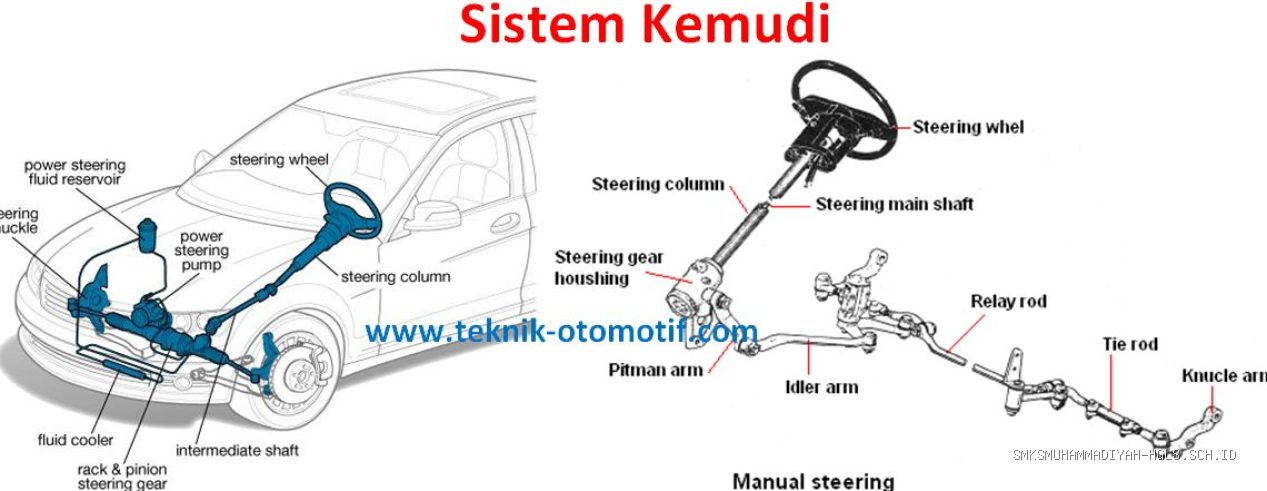

📷 Photo by clusterubud.blogspot.com
Dasar Teori Sistem Power Steering
Power steering bekerja dengan memanfaatkan tekanan fluida untuk membantu menggerakkan rack steering. Komponen utama yang sering muncul dalam soal ujian meliputi vane pump, control valve, power cylinder, dan steering gear box. Gangguan umum pada sistem ini biasanya ditandai dengan kebocoran minyak power steering, suara mendengung saat memutar setir, atau setir yang terasa berat di salah satu sisi.
Pemahaman mengenai spooring atau wheel alignment juga menjadi bagian tak terpisahkan. Spooring adalah proses penyetelan geometri roda yang mencakup sudut camber, caster, toe-in/toe-out, dan steering axis inclination. Ketidaktepatan penyetelan sudut-sudut ini akan menyebabkan keausan ban yang tidak merata, kendaraan menarik ke satu sisi, hingga ketidakstabilan saat dipacu pada kecepatan tinggi.
Tabel Spesifikasi dan Geometri Roda (Spooring)
| Parameter | Fungsi Utama | Dampak Jika Tidak Sesuai |
|---|---|---|
| Camber | Mencegah roda miring dan menjaga beban vertikal | Ban aus tidak rata pada satu sisi |
| Caster | Menjaga stabilitas kemudi dan pengembalian setir | Kemudi terasa berat atau tidak kembali lurus |
| Toe-in/Out | Menjaga roda tetap sejajar saat kendaraan berjalan | Ban cepat habis dan setir bergetar |
| Kingpin Inclination | Meringankan putaran setir | Setir terasa berat saat parkir |
Langkah-Langkah Diagnosis Kerusakan Power Steering
Untuk menghadapi UKK, siswa harus menguasai prosedur pemeriksaan sistem secara sistematis. Berikut adalah langkah praktis dalam mendiagnosis masalah power steering:
- Lakukan pemeriksaan visual pada seluruh sambungan selang (hose) dan pipa untuk mendeteksi adanya kebocoran minyak hidrolik.
- Periksa ketinggian oli power steering pada reservoir; pastikan berada di antara batas minimum dan maksimum saat mesin dalam kondisi dingin maupun panas.
- Lakukan pengecekan ketegangan drive belt yang memutar pompa power steering (vane pump); belt yang terlalu longgar akan menyebabkan sistem bekerja tidak maksimal.
- Hidupkan mesin dan putar setir secara penuh ke kanan dan kiri (lock to lock) untuk mendengarkan apakah terdapat suara abnormal (whining noise) dari pompa.
- Jika setir terasa berat, periksa tekanan ban terlebih dahulu sebelum menyimpulkan adanya kerusakan pada komponen internal rack steer.
Kesalahan Umum dalam Ujian Teori UKK
Siswa sering kali terjebak pada pertanyaan mengenai hubungan antara sudut spooring dan kenyamanan berkendara. Kesalahan fatal yang sering terjadi adalah menganggap bahwa semua sudut harus bernilai nol. Padahal, pada kendaraan tertentu, sudut camber positif atau negatif diperlukan untuk mengompensasi beban penumpang dan karakteristik suspensi. Selain itu, banyak siswa mengabaikan kondisi kaki-kaki (tie rod dan ball joint) sebelum melakukan pengukuran spooring, padahal komponen yang sudah oblak (aus) akan membuat hasil pengukuran menjadi tidak akurat.
Dalam menjawab soal pilihan ganda, perhatikan kata kunci seperti “penyebab utama” atau “gejala paling spesifik”. Jika soal menanyakan tentang setir yang menarik ke kiri, maka fokuslah pada perbedaan sudut caster atau tekanan ban yang tidak seimbang antara sisi kiri dan kanan. Pahami pula bahwa sistem power steering elektrik (EPS) memiliki prosedur diagnosis yang berbeda dengan hidrolik, terutama terkait penggunaan alat scan (OBD) untuk membaca kode kerusakan (DTC).
Tips Menghadapi UKK TKRO
Persiapkan diri dengan mempelajari buku manual perbaikan kendaraan (Service Manual Book) yang disediakan di sekolah. Jangan hanya menghafal prosedur, tetapi pahami alur kerja fluida pada control valve. Saat praktik, pastikan alat ukur seperti turn table dan penggaris spooring digunakan dengan prosedur yang benar agar data yang didapat valid. Kebersihan area kerja dan kedisiplinan dalam menggunakan APD juga menjadi poin penilaian penting dalam UKK.
Pertanyaan Sering Diajukan (FAQ)
Q: Apa penyebab utama setir bergetar saat mobil melaju di kecepatan tinggi?
A: Penyebab paling umum adalah ketidakseimbangan (unbalance) pada roda atau setelan toe-in yang tidak sesuai, yang menyebabkan roda mengalami osilasi berlebih saat berputar cepat.
Q: Mengapa oli power steering cepat habis meskipun tidak ada tetesan di lantai?
A: Kemungkinan besar terjadi kebocoran pada seal rack steer yang tertutup oleh boot (karet pelindung), sehingga oli tertampung di dalam boot dan tidak langsung menetes ke lantai.
Q: Apakah spooring wajib dilakukan setiap kali mengganti ban?
A: Sangat disarankan, terutama jika penggantian ban dilakukan karena adanya keausan yang tidak merata, guna memastikan geometri roda kembali ke standar pabrikan dan memperpanjang usia ban baru.
Penguasaan materi sistem kemudi dan spooring bukan hanya tentang kelulusan ujian, melainkan fondasi bagi teknisi profesional untuk menjamin keselamatan pengendara. Dengan memahami alur logika teknis, Anda akan lebih mudah menjawab pertanyaan sesulit apa pun yang diberikan dalam ujian UKK maupun saat menghadapi dunia kerja nyata di bengkel resmi.

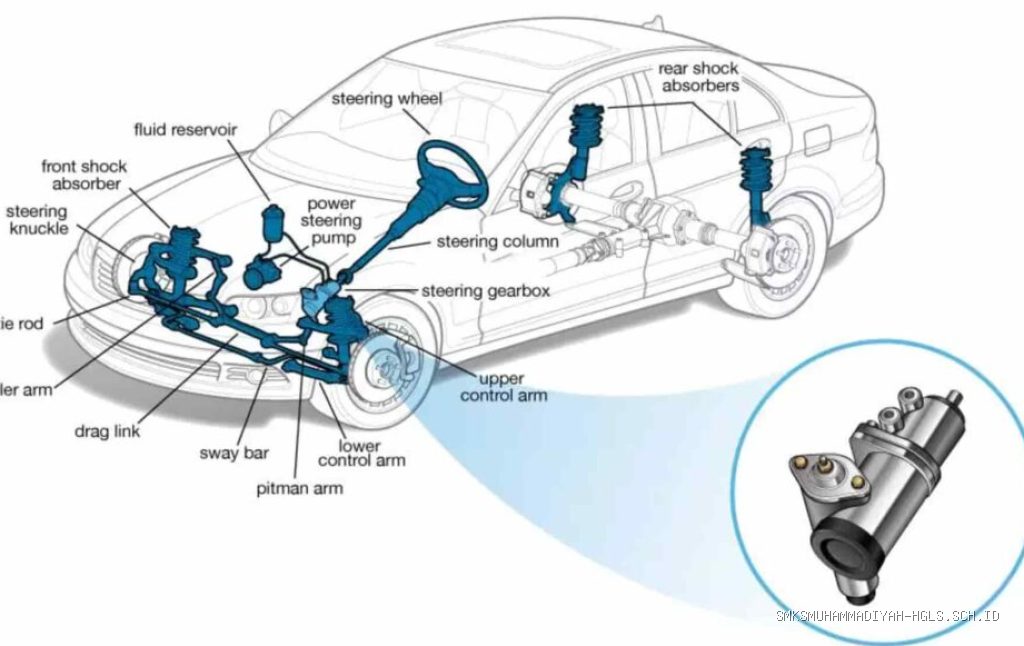

📷 Photo by kyoto.co.id
