SMKSMUHAMMADIYAH-HGLS.SCH.ID – Memeriksa kebocoran radiator menggunakan radiator cup tester dilakukan dengan memberikan tekanan udara ke dalam sistem pendingin untuk mendeteksi penurunan tekanan pada alat ukur yang menandakan adanya kebocoran pada komponen radiator atau selang. Prosedur ini merupakan langkah standar dalam Ujian Kompetensi Keahlian (UKK) untuk memastikan sistem pendingin kendaraan bekerja optimal tanpa risiko overheat.
📷 Photo by toolking.com.au
Sistem pendingin mesin adalah jantung dari stabilitas suhu operasional kendaraan. Kebocoran sekecil apa pun pada radiator dapat menyebabkan hilangnya cairan pendingin (coolant), yang jika dibiarkan akan memicu peningkatan suhu mesin secara drastis atau overheat. Radiator cup tester adalah alat diagnostik presisi yang memungkinkan mekanik melihat kondisi sistem secara tertutup tanpa harus menunggu mesin panas atau menyebabkan air muncrat ke mana-mana.
Persiapan Sebelum Melakukan Pengujian
Sebelum memulai langkah pengujian, pastikan mesin dalam kondisi dingin. Membuka tutup radiator saat mesin masih panas sangat berbahaya karena tekanan uap air yang tinggi dapat menyebabkan luka bakar serius. Selain itu, pastikan Anda memiliki cairan pendingin tambahan jika ditemukan kebocoran, serta kain lap untuk menjaga area kerja tetap bersih dari tumpahan coolant yang bersifat korosif.
Berikut adalah tabel spesifikasi tekanan yang umum digunakan sebagai acuan saat melakukan pengujian sistem pendingin pada kendaraan standar:
| Komponen/Kondisi | Tekanan Standar (psi) | Tindakan Jika Gagal |
|---|---|---|
| Radiator Cap | 0.9 – 1.1 bar (13-16 psi) | Ganti tutup jika tekanan bocor |
| Sistem Pendingin (Selang) | 1.0 bar (14.5 psi) | Cek klem atau ganti selang |
| Radiator Core | 1.0 bar (14.5 psi) | Service atau ganti radiator |
Langkah-Langkah Menggunakan Radiator Cup Tester
Dalam ujian UKK, ketelitian dan urutan langkah adalah poin penilaian utama. Ikuti panduan praktis berikut untuk melakukan pengujian dengan benar dan aman:
- Pastikan mesin sudah dingin sepenuhnya, lalu buka tutup radiator secara perlahan untuk melepas sisa tekanan vakum.

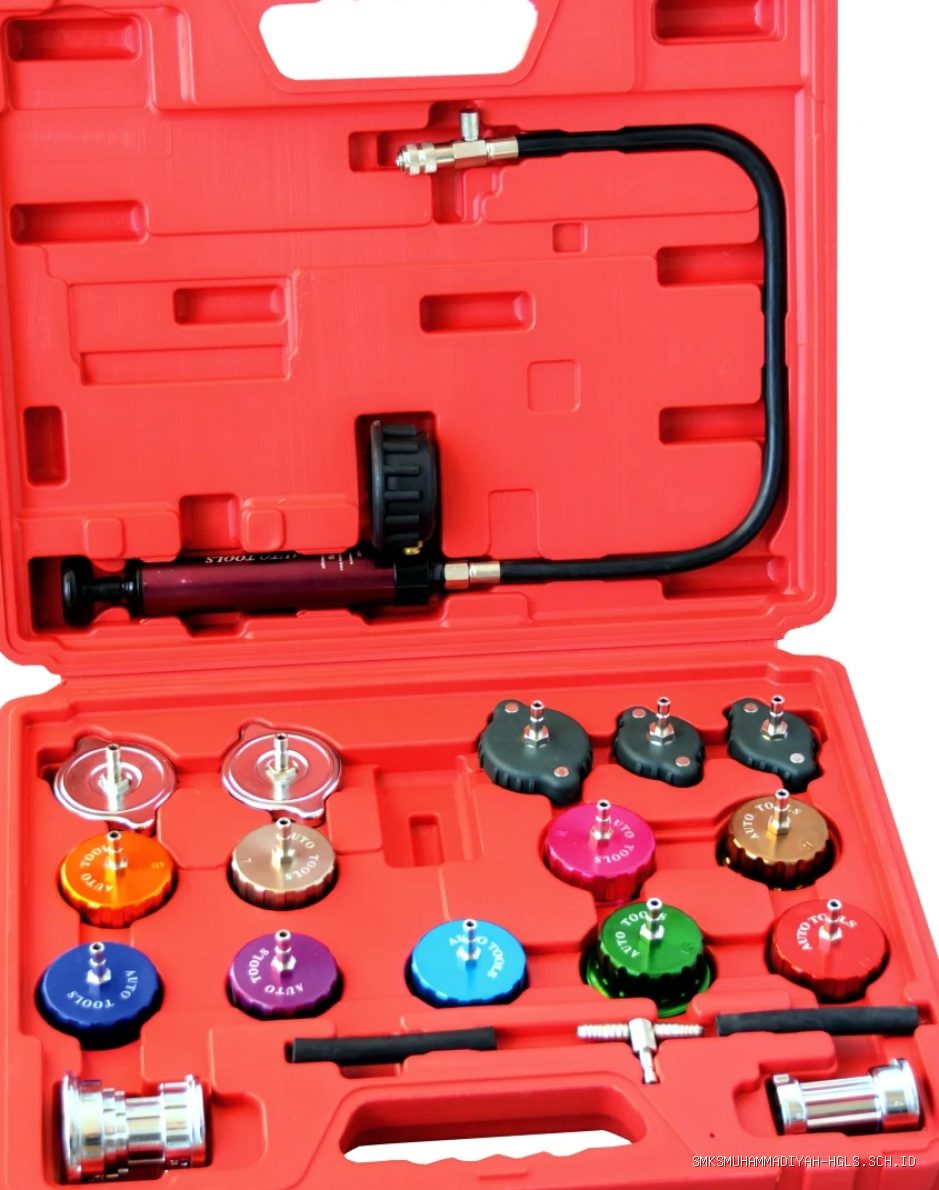

- Pilih adapter radiator yang sesuai dengan ukuran lubang pengisian radiator kendaraan yang sedang diuji.
- Pasang adapter tersebut ke lubang pengisian radiator dan pastikan terpasang dengan rapat agar tidak terjadi kebocoran udara pada sambungan alat.

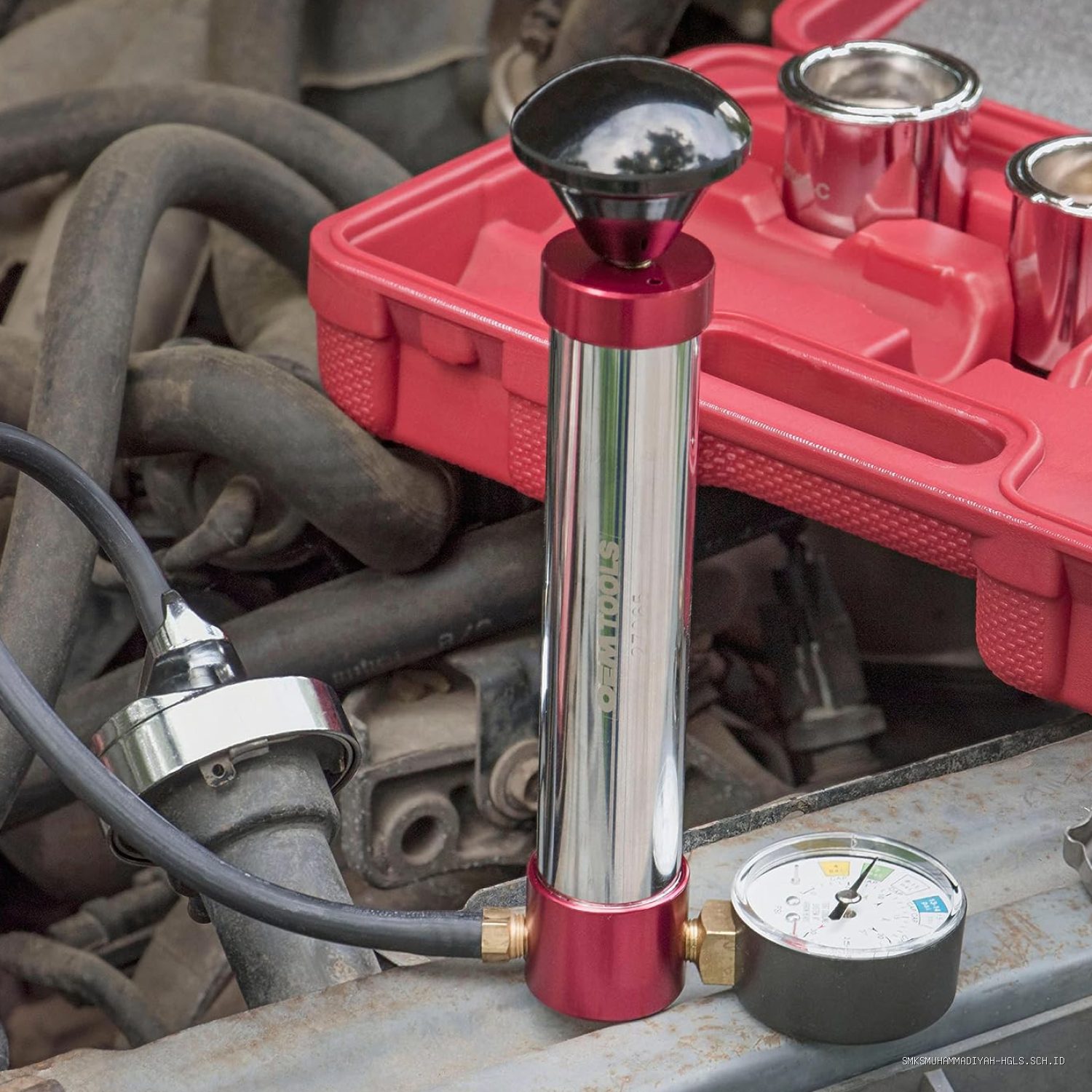

- Pasang pompa radiator cup tester pada adapter yang sudah terpasang, lalu pompa hingga jarum menunjukkan angka tekanan yang disarankan (biasanya sekitar 1.0 bar atau 14-15 psi).
- Perhatikan jarum pada alat pengukur selama kurang lebih 1 hingga 2 menit. Jika jarum turun perlahan, berarti terdapat kebocoran pada sistem.
- Lakukan pemeriksaan visual pada seluruh bagian sistem pendingin, termasuk selang atas, selang bawah, sambungan radiator, dan area water pump untuk mencari jejak rembesan cairan atau suara desisan udara.
- Jika tidak ditemukan kebocoran eksternal namun tekanan turun, ada kemungkinan kebocoran terjadi pada seal kepala silinder (cylinder head gasket) yang masuk ke ruang bakar.
- Setelah selesai, tekan tombol pelepas tekanan pada alat tester sebelum melepaskan adapter dari radiator.
Penyebab Umum Kebocoran Radiator
Kebocoran sering kali tidak terjadi secara tiba-tiba melainkan akumulasi dari perawatan yang kurang tepat. Salah satu penyebab paling umum adalah penggunaan air keran biasa sebagai pengganti coolant. Air keran mengandung mineral yang dapat memicu korosi dan pengeroposan pada kisi-kisi radiator. Selain itu, usia pakai selang karet yang semakin keras dan getas seiring waktu juga menjadi titik lemah yang sering diabaikan.
Kesalahan umum yang sering dilakukan siswa saat UKK adalah memompa alat melebihi batas tekanan yang disarankan. Memberikan tekanan berlebih (over-pressure) justru bisa merusak komponen yang sebelumnya masih dalam kondisi baik, seperti merobek selang atau merusak segel pada radiator. Selalu patuhi batas tekanan maksimum yang tertera pada tutup radiator kendaraan tersebut.
Tanda-Tanda Sistem Pendingin Bermasalah
Selain menggunakan alat, Anda harus peka terhadap gejala fisik yang ditunjukkan kendaraan. Indikator paling jelas adalah seringnya volume air di tabung reservoir berkurang secara signifikan meskipun tidak ada genangan air di bawah mobil. Hal ini bisa jadi merupakan kebocoran halus (slow leak) yang hanya terjadi saat sistem dalam tekanan tinggi ketika mesin beroperasi.
Gejala lainnya adalah adanya bau manis yang menyengat di dalam kabin atau di sekitar ruang mesin saat mesin panas. Bau ini berasal dari zat etilen glikol yang terkandung dalam cairan pendingin. Jangan mengabaikan tanda ini, karena jika dibiarkan, kebocoran kecil akan berubah menjadi kebocoran besar saat kendaraan sedang dikendarai di jalan tol atau dalam kemacetan panjang.
Pentingnya Perawatan Preventif
Ujian UKK mengajarkan bahwa diagnostik yang tepat mencegah kerusakan yang lebih fatal. Melakukan tes tekanan secara berkala, misalnya setiap 10.000 kilometer atau setiap servis berkala, dapat menyelamatkan mesin dari kerusakan berat seperti melengkungnya kepala silinder. Selalu bersihkan area kerja setelah menggunakan alat tester untuk menghindari kontaminasi cairan pendingin ke komponen kelistrikan.
Q: Apakah boleh menggunakan radiator cup tester saat mesin masih panas?
📷 Photo by ubuy.com.ph
A: Tidak boleh. Tekanan uap panas di dalam sistem sangat berbahaya dan dapat menyebabkan cedera serius saat tutup radiator dibuka, selain itu hasil pembacaan tekanan pada alat akan menjadi tidak akurat karena pemuaian panas.
Q: Mengapa jarum pada alat tester turun meskipun tidak ada rembesan air di luar?
A: Kemungkinan besar terjadi kebocoran internal, seperti pada packing kepala silinder yang jebol (head gasket leak), sehingga cairan pendingin masuk ke dalam ruang bakar dan menguap melalui knalpot.
Q: Berapa lama waktu ideal untuk memantau penurunan tekanan pada alat?
A: Cukup amati selama 1 hingga 2 menit. Jika dalam durasi tersebut jarum tidak bergerak turun sama sekali, maka sistem dinyatakan dalam kondisi baik dan tidak ada kebocoran.
Dengan mengikuti prosedur yang sistematis dan memahami fungsi setiap komponen, Anda akan mampu mendeteksi kebocoran dengan akurat. Penguasaan alat radiator cup tester bukan sekadar syarat lulus UKK, melainkan keterampilan teknis esensial yang akan digunakan sepanjang karier Anda sebagai mekanik profesional di dunia industri otomotif.

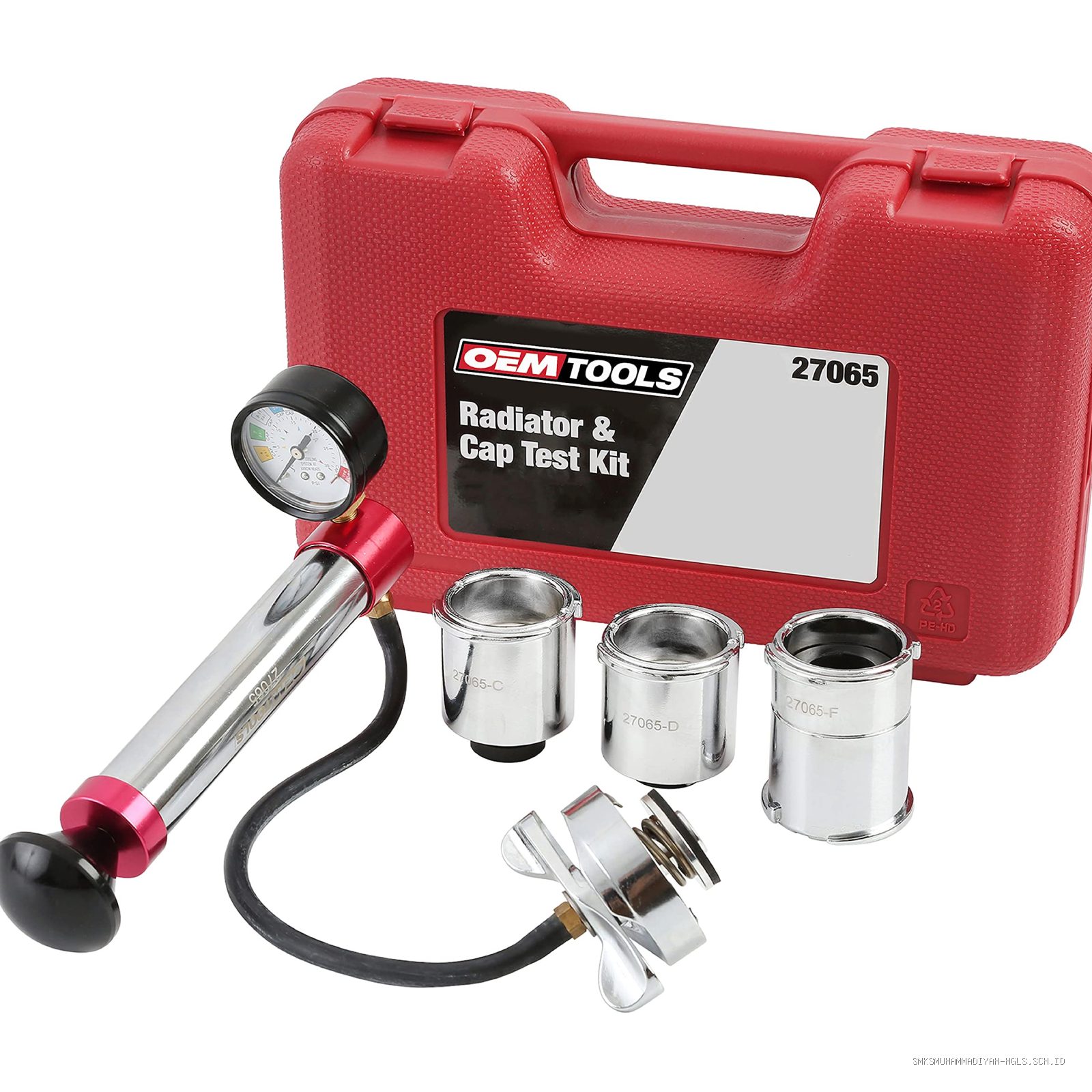

📷 Photo by desertcart.co.ke
