SMKSMUHAMMADIYAH-HGLS.SCH.ID – Memeriksa relay dan sekring menggunakan multimeter digital dilakukan dengan mengukur nilai kontinuitas atau hambatan pada kaki-kaki komponen untuk memastikan tidak ada pemutusan arus yang tidak diinginkan. Proses ini merupakan langkah krusial dalam mendiagnosis kegagalan sistem kelistrikan kendaraan atau mesin industri secara akurat.
Pentingnya Memahami Fungsi Relay dan Sekring
Sekring atau fuse berfungsi sebagai pengaman rangkaian dari beban arus berlebih yang berpotensi menyebabkan korsleting. Sementara itu, relay berperan sebagai saklar elektromagnetik yang memungkinkan arus kecil mengendalikan arus besar. Kegagalan pada salah satu komponen ini sering kali menjadi penyebab utama sistem kelistrikan mati total atau komponen seperti lampu, klakson, dan pompa bahan bakar tidak berfungsi.
Kesalahan umum yang sering dilakukan teknisi pemula adalah hanya melakukan inspeksi visual. Meskipun kawat di dalam sekring terlihat utuh, sering kali terdapat retakan mikroskopis yang tidak kasat mata namun memutus arus listrik. Oleh karena itu, penggunaan multimeter digital dalam mode kontinuitas sangat disarankan untuk hasil yang presisi.
Persiapan Menggunakan Multimeter Digital
Sebelum memulai pengukuran, pastikan multimeter dalam kondisi baterai yang baik. Atur selektor pada posisi ohm (tanda omega) atau mode kontinuitas yang ditandai dengan simbol gelombang suara. Jika Anda menyentuhkan kedua probe multimeter, seharusnya muncul bunyi bip, yang menandakan rangkaian tertutup atau tidak ada hambatan.
Langkah Praktis Memeriksa Sekring
- Lepaskan sekring dari kotak sekring kendaraan dengan menggunakan alat pencabut khusus atau tang lancip.
- Posisikan multimeter pada skala kontinuitas (bip) atau hambatan terendah (200 Ohm).
- Tempelkan probe merah pada salah satu kaki sekring dan probe hitam pada kaki lainnya.
- Perhatikan tampilan layar multimeter; jika angka menunjukkan 0 atau mendekati 0, sekring dalam kondisi baik.
- Jika layar menunjukkan angka 1 atau tidak ada perubahan, artinya sekring telah putus dan harus segera diganti dengan spesifikasi yang sama.
Langkah Praktis Memeriksa Relay
Relay memiliki terminal yang biasanya ditandai dengan nomor 30, 85, 86, dan 87. Untuk memastikan relay bekerja, Anda perlu memeriksa kontinuitas pada terminal saklar (85 dan 86) serta terminal beban (30 dan 87).
- Ukur hambatan antara terminal 85 dan 86 menggunakan multimeter; jika jarum bergerak atau menunjukkan nilai hambatan (biasanya 50-100 Ohm), maka lilitan elektromagnetik di dalam relay masih baik.
- Gunakan baterai eksternal 12V untuk memberikan tegangan pada terminal 85 dan 86; Anda akan mendengar suara klik jika relay berfungsi.
- Saat relay dalam kondisi aktif (diberi tegangan), ukur kontinuitas antara terminal 30 dan 87.
- Jika multimeter berbunyi saat relay aktif dan diam saat relay tidak aktif, maka relay dalam kondisi normal.
Tabel Perbandingan Kondisi Komponen
| Komponen | Kondisi Baik | Kondisi Rusak |
|---|---|---|
| Sekring | Nilai mendekati 0 Ohm / Bunyi Bip | Nilai 1 / Tidak ada respon |
| Relay (Lilitan) | Ada nilai hambatan (terbaca) | Nilai 1 atau OL (Open Loop) |
| Relay (Kontak) | Bip saat aktif, senyap saat mati | Selalu bunyi atau tidak pernah bunyi |
Risiko Mengabaikan Kerusakan
Mengabaikan sekring yang sering putus tanpa mencari penyebab utamanya adalah kesalahan fatal. Sekring putus biasanya merupakan gejala adanya masalah yang lebih besar, seperti kabel yang terkelupas dan menyentuh bodi kendaraan (grounding) atau komponen beban yang sudah mulai korsleting internal. Jika Anda hanya mengganti sekring tanpa memperbaiki sumber masalahnya, sekring baru pun akan cepat putus kembali.
Risiko lainnya adalah penggunaan sekring dengan kapasitas Ampere yang tidak sesuai. Mengganti sekring dengan nilai yang lebih besar dari standar pabrik sangat berbahaya karena dapat memicu kebakaran kabel sebelum sekring sempat memutus arus. Selalu gunakan nilai Ampere yang tertera pada badan sekring atau buku manual teknis.
Tips Perawatan Kelistrikan
Pastikan terminal-terminal pada kotak sekring dan soket relay bersih dari korosi atau oksidasi. Oksidasi dapat meningkatkan hambatan listrik, yang menyebabkan panas berlebih pada soket dan dapat melelehkan rumah sekring. Gunakan cairan pembersih kontak elektrik (contact cleaner) secara berkala jika kendaraan sering terpapar kelembapan tinggi.
FAQ Terkait Pemeriksaan Komponen
Q: Apakah boleh memeriksa sekring saat masih terpasang di kendaraan?
A: Sebaiknya lepaskan sekring untuk menghindari pembacaan palsu akibat adanya arus balik atau beban lain yang terhubung dalam rangkaian tersebut.
Q: Apa arti simbol OL pada layar multimeter saat memeriksa sekring?
A: Simbol OL berarti Open Loop atau rangkaian terbuka, yang mengonfirmasi bahwa sekring telah putus dan tidak dapat mengalirkan arus listrik.
📷 Photo by samwha-dsp.com
Q: Mengapa relay terkadang berbunyi klik tapi perangkat tetap tidak menyala?
A: Hal ini biasanya terjadi karena kontak internal relay sudah mengalami oksidasi atau hangus, sehingga meskipun kumparan magnet bekerja, arus utama tidak dapat mengalir dengan lancar ke beban.
Dengan melakukan prosedur pemeriksaan yang sistematis menggunakan multimeter, Anda dapat menghemat waktu dan biaya perbaikan. Pemahaman dasar mengenai cara kerja komponen ini sangat membantu dalam menjaga keawetan sistem kelistrikan kendaraan Anda dalam jangka panjang.

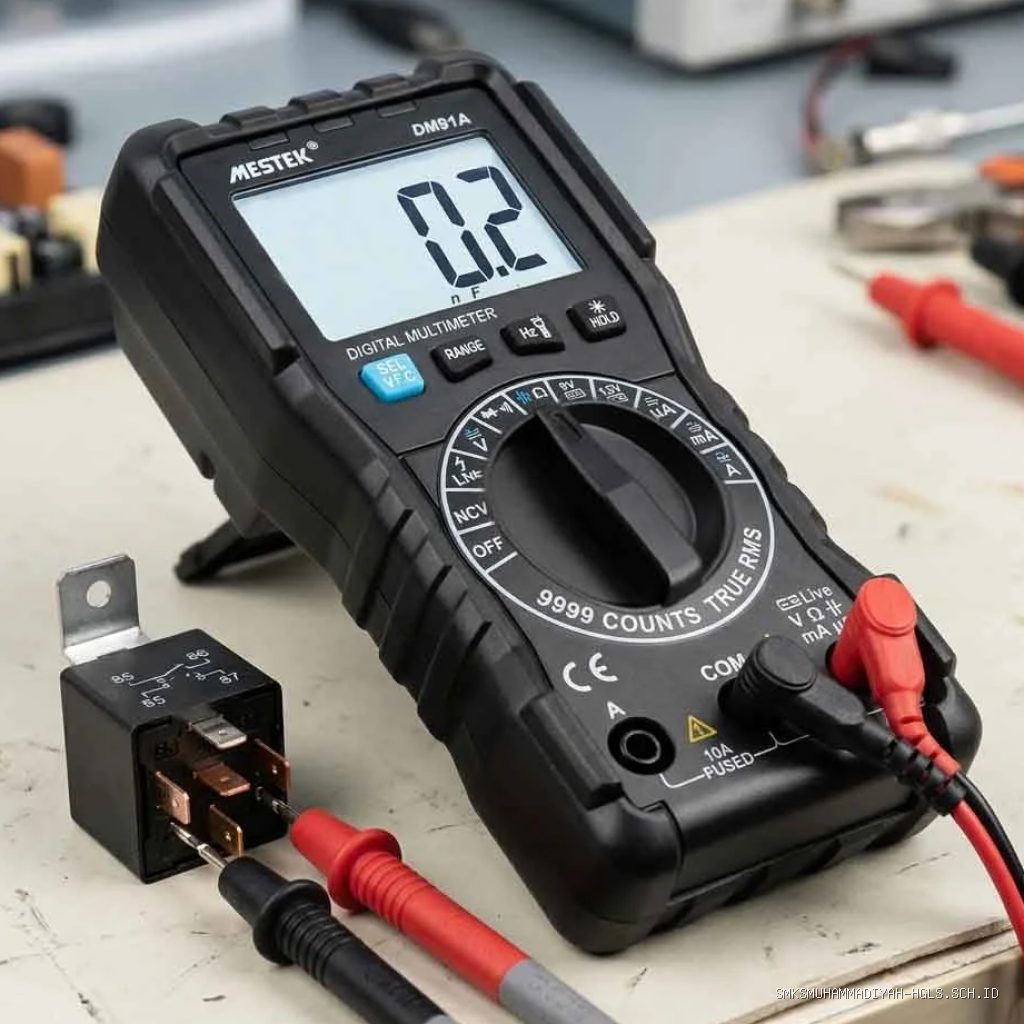

📷 Photo by mestekinstruments.com
