Format Laporan PKL TKRO Pembongkaran dan Pemeriksaan Sistem Starter Mobil

SMKSMUHAMMADIYAH-HGLS.SCH.ID – Laporan PKL untuk materi pembongkaran dan pemeriksaan sistem starter mobil harus disusun secara sistematis dengan mencantumkan data identitas komponen, langkah kerja pembongkaran, hasil pengukuran teknis, serta analisis kerusakan yang ditemukan di lapangan.

Sistem starter merupakan komponen vital dalam kendaraan yang berfungsi mengubah energi listrik dari baterai menjadi energi mekanik untuk memutar poros engkol mesin. Dalam praktik kerja lapangan di bengkel Teknik Kendaraan Ringan Otomotif (TKRO), siswa sering kali dihadapkan pada masalah motor starter yang tidak berputar atau berputar lemah. Laporan yang baik tidak hanya mendokumentasikan proses bongkar pasang, tetapi juga menunjukkan pemahaman mendalam mengenai fungsi setiap komponen di dalam motor starter.

Pentingnya Dokumentasi dalam Laporan PKL

Penyusunan laporan PKL bukan sekadar formalitas akademik untuk memenuhi syarat kelulusan. Bagi siswa SMK, laporan ini menjadi bukti otentik bahwa mereka telah menguasai kompetensi teknis di industri. Dalam konteks sistem starter, laporan harus mampu menjelaskan mengapa sebuah komponen harus diganti atau diperbaiki berdasarkan hasil pengukuran yang akurat menggunakan alat ukur seperti jangka sorong atau multimeter.

Kesalahan umum yang sering terjadi dalam penulisan laporan adalah hanya menyalin prosedur dari buku manual tanpa menyertakan data hasil pemeriksaan aktual. Pembaca atau penguji ingin melihat hasil temuan siswa, seperti keausan pada sikat arang (brush), kondisi komutator yang terbakar, atau kerusakan pada pinion gear. Data inilah yang memberikan nilai tambah pada laporan Anda.

Tabel Spesifikasi dan Pemeriksaan Komponen Starter

Berikut adalah tabel standar yang dapat Anda gunakan sebagai acuan dalam menyusun lembar hasil pemeriksaan pada laporan PKL Anda:

Langkah Praktis Pembongkaran dan Pemeriksaan

Untuk memastikan proses kerja terdokumentasi dengan benar, ikuti langkah-langkah sistematis berikut ini. Pastikan Anda selalu menggunakan APD lengkap saat melakukan praktik di bengkel:

1. Melepaskan terminal negatif baterai untuk mencegah terjadinya hubungan arus pendek (korsleting) saat proses pelepasan starter.
2. Melepaskan kabel starter dari terminal 50 dan terminal 30 pada solenoid starter menggunakan kunci pas atau kunci sok yang sesuai.
3. Melepas baut pengikat motor starter pada rumah transmisi, kemudian menarik unit starter keluar dari blok mesin dengan hati-hati.
4. Membongkar baut pengikat solenoid dan baut panjang (through bolt) untuk memisahkan housing, armature, dan yoke.
5. Membersihkan seluruh komponen dari debu karbon (carbon brush dust) menggunakan udara bertekanan atau cairan pembersih khusus.
6. Melakukan pemeriksaan visual dan pengukuran teknis pada komponen sesuai dengan tabel spesifikasi yang telah ditentukan.
7. Merakit kembali semua komponen dengan urutan terbalik dari pembongkaran, memastikan semua baut terpasang dengan torsi yang tepat.

Penyebab Utama Kerusakan pada Sistem Starter

Dalam laporan, Anda disarankan untuk menambahkan analisis mengenai penyebab kerusakan. Seringkali, masalah motor starter tidak murni disebabkan oleh usia pakai komponen. Faktor lingkungan bengkel dan cara penggunaan kendaraan oleh pemilik juga berpengaruh besar. Contohnya, penggunaan starter yang terlalu lama (lebih dari 5 detik) saat mesin sulit hidup dapat menyebabkan panas berlebih (overheat) pada gulungan armature dan mempercepat keausan brush.

Selain itu, oksidasi pada terminal kabel akibat korosi sering kali disalahartikan sebagai kerusakan motor starter. Sebagai penulis laporan yang kompeten, Anda harus mampu membedakan antara kerusakan mekanis internal dengan masalah kelistrikan eksternal. Jika hasil pengukuran pada komponen internal menunjukkan angka normal, maka fokus pemeriksaan harus dialihkan ke relay starter, kunci kontak, atau kondisi kabel massa kendaraan.

Tips Menulis Laporan yang Profesional

Gunakan bahasa yang lugas dan teknis. Hindari penggunaan kata-kata yang ambigu seperti “agak rusak” atau “sepertinya aus”. Gunakan data angka yang diperoleh dari alat ukur sebagai bukti pendukung. Jika Anda menemukan komponen yang aus, sertakan foto perbandingan antara komponen baru dengan komponen bekas tersebut di dalam lampiran laporan.

Pastikan alur laporan Anda mencakup latar belakang masalah, teori singkat sistem starter, prosedur kerja, data hasil observasi, analisis masalah, dan kesimpulan. Dengan struktur yang rapi, laporan Anda akan terlihat lebih profesional dan mencerminkan kualitas kompetensi yang Anda miliki sebagai lulusan SMK bidang TKRO.

FAQ (Pertanyaan Umum)

Q: Mengapa motor starter hanya berbunyi cetek-cetek saat kunci kontak diputar?

A: Masalah tersebut umumnya disebabkan oleh tegangan baterai yang lemah, terminal solenoid yang kotor, atau sikat arang (brush) yang sudah terlalu pendek sehingga tidak mampu menghantarkan arus listrik secara maksimal.

Q: Apakah komutator yang kotor perlu dibubut?

A: Jika permukaan komutator hanya kotor oleh debu karbon, cukup dibersihkan dengan amplas halus. Namun, jika permukaannya sudah tidak rata, bergelombang, atau terbakar, maka pembubutan diperlukan agar sikat arang dapat menempel dengan sempurna.

Q: Apa risiko jika baut pengikat motor starter tidak dikencangkan sesuai torsi?

A: Baut yang longgar dapat menyebabkan getaran berlebih dan membuat posisi pinion gear tidak sejajar dengan ring gear pada flywheel, yang berpotensi merusak gigi pinion dan menyebabkan suara kasar saat starter diaktifkan.

Dengan mengikuti panduan ini, laporan PKL Anda tidak hanya akan memenuhi standar administratif sekolah, tetapi juga menjadi referensi teknis yang berguna bagi adik kelas atau rekan kerja Anda di masa depan. Selalu utamakan ketelitian dalam setiap pengukuran, karena angka-angka yang Anda catat adalah cerminan dari akurasi kerja seorang teknisi profesional.

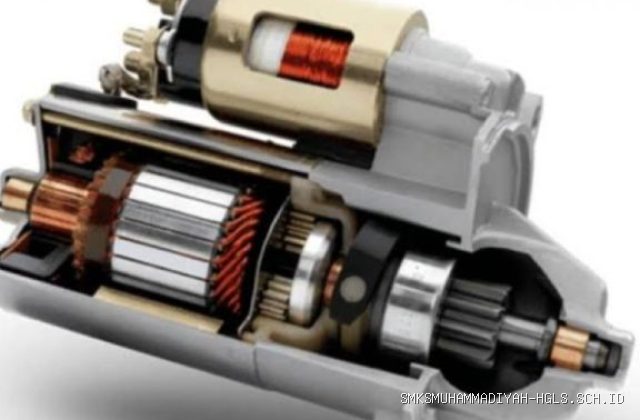

📷 Photo by pintermekanik.com
