SMKSMUHAMMADIYAH-HGLS.SCH.ID – Laporan PKL pemeriksaan tekanan kompresi silinder mesin mobil adalah dokumen teknis yang mencatat hasil pengukuran tekanan ruang bakar untuk mendiagnosis kesehatan komponen internal mesin seperti ring piston, katup, dan paking kepala silinder. Laporan ini berfungsi sebagai bukti objektif bahwa siswa telah melakukan prosedur standar operasional (SOP) pengecekan performa mesin sesuai dengan spesifikasi pabrikan.
Pentingnya Pemeriksaan Kompresi dalam Dunia Otomotif
Dalam bidang Teknik Kendaraan Ringan Otomotif (TKRO), pemeriksaan kompresi merupakan prosedur fundamental untuk menentukan kondisi mesin secara keseluruhan. Mesin yang kehilangan tekanan kompresi akan mengalami penurunan tenaga, konsumsi bahan bakar yang boros, serta kesulitan saat mesin dinyalakan (starting). Melalui laporan PKL, siswa dilatih untuk mendokumentasikan setiap langkah diagnostik agar mekanik senior atau pembimbing industri dapat memvalidasi temuan tersebut.
📷 Photo by shopee.co.id
Penyebab utama rendahnya tekanan kompresi sering kali berkaitan dengan keausan fisik. Ring piston yang sudah aus menyebabkan kebocoran kompresi ke arah ruang engkol (blow-by gas). Selain itu, katup yang tidak rapat akibat penumpukan kerak karbon atau setelan celah katup yang tidak tepat juga menjadi kontributor utama hilangnya tekanan di ruang bakar.
Komponen Utama dalam Laporan Tekanan Kompresi
Sebuah laporan yang baik tidak hanya berisi angka, tetapi juga analisis dari data yang diperoleh. Agar laporan terlihat profesional, siswa harus mencantumkan spesifikasi standar dari buku manual kendaraan. Berikut adalah tabel yang merepresentasikan data yang umum ditemukan dalam laporan PKL pemeriksaan kompresi.
| Komponen Pemeriksaan | Spesifikasi Standar | Hasil Pengukuran (Silinder 1-4) | Status |
|---|---|---|---|
| Tekanan Kompresi (Psi) | 140 – 160 Psi | 145, 142, 148, 140 | Normal |
| Selisih Antar Silinder | Maksimal 10% | Kurang dari 5% | Baik |
| Kondisi Busi | Bersih/Kering | Sedikit endapan karbon | Perlu dibersihkan |
Langkah-Langkah Prosedur Pemeriksaan untuk Laporan
Dalam menyusun bagian isi laporan, siswa harus menjabarkan langkah kerja secara sistematis. Berikut adalah prosedur standar yang harus diikuti saat melakukan pemeriksaan tekanan kompresi:
- Panaskan mesin hingga mencapai temperatur kerja normal agar celah antar komponen logam sesuai dengan kondisi operasional.
- Matikan mesin, lalu lepaskan semua kabel busi dan buka busi dari lubang silinder menggunakan kunci busi yang sesuai.
- Lepaskan kabel koil pengapian atau cabut sekring pompa bahan bakar untuk memutus aliran bahan bakar dan pengapian agar mesin tidak menyala saat di-starter.

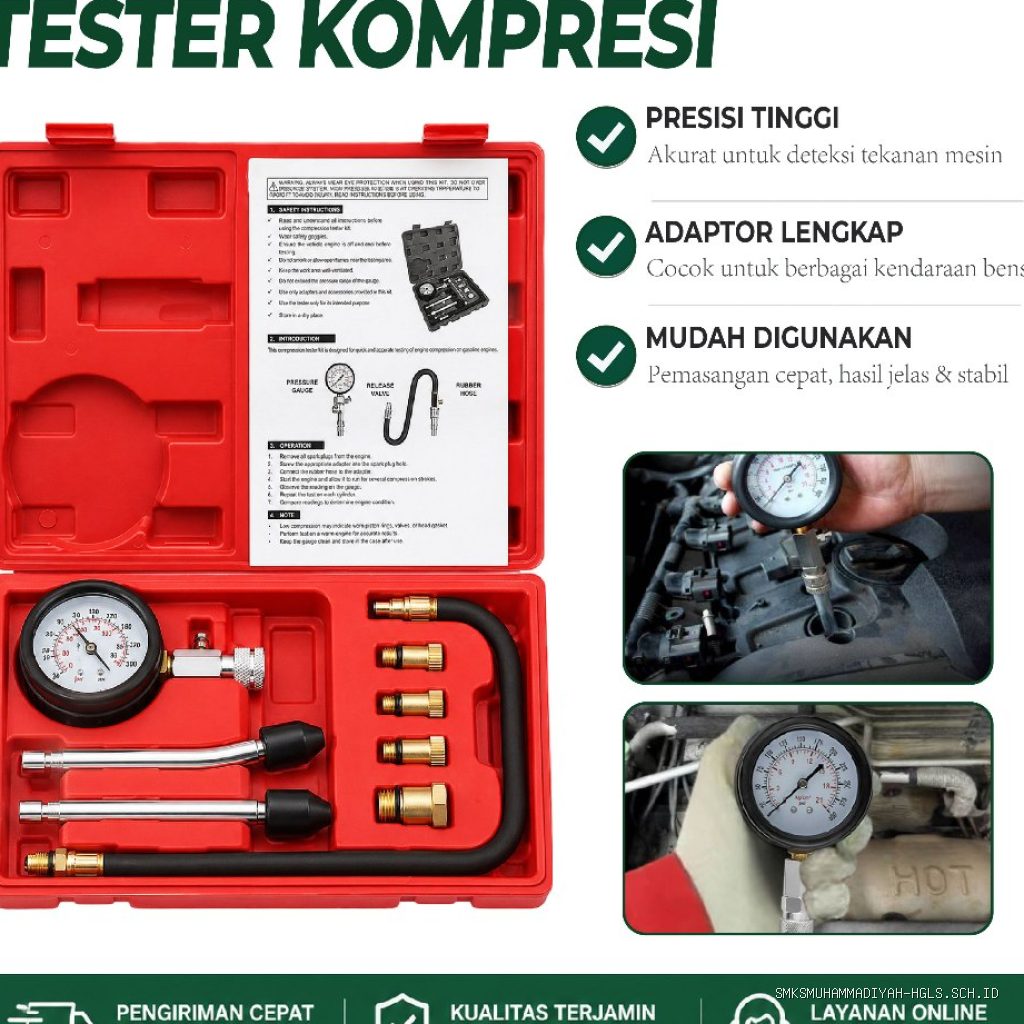

- Pasangkan alat pengukur tekanan (compression tester) ke lubang busi pada silinder yang akan diperiksa dengan kencang.
- Buka katup gas (throttle valve) sepenuhnya agar udara dapat masuk secara maksimal ke dalam silinder.
- Putar mesin menggunakan motor starter selama kurang lebih 5-7 putaran atau hingga jarum pada alat ukur berhenti bergerak.
- Catat angka tekanan yang tertera pada alat ukur, kemudian ulangi langkah yang sama untuk silinder berikutnya.
Analisis Hasil dan Penarikan Kesimpulan
Kesalahan umum yang sering dilakukan siswa saat menyusun laporan adalah hanya menuliskan angka tanpa memberikan analisis. Jika hasil pengukuran menunjukkan tekanan yang rendah pada dua silinder yang berdekatan, hal ini menjadi indikasi kuat adanya kebocoran pada paking kepala silinder (cylinder head gasket). Sebaliknya, jika tekanan rendah hanya terjadi pada satu silinder, kemungkinan besar masalah terletak pada ring piston atau kebocoran katup.
Dalam laporan, sangat disarankan untuk menyertakan langkah tindak lanjut (rekomendasi). Misalnya, jika hasil pengukuran di bawah standar, rekomendasikan untuk melakukan tes kebocoran (leak down test) atau pembersihan ruang bakar (carbon clean). Hal ini menunjukkan bahwa siswa memiliki pemahaman mendalam tentang alur kerja diagnostik di bengkel profesional.
Tips Penulisan Laporan agar Lebih Profesional
Pastikan untuk selalu mencantumkan identitas kendaraan secara lengkap, mulai dari merek, model, tahun pembuatan, hingga kode mesin. Gunakan bahasa yang objektif dan hindari penggunaan kalimat yang terlalu subjektif. Jika ditemukan kejanggalan pada mesin, sertakan foto bukti fisik seperti kondisi elektroda busi atau kondisi lubang silinder jika sempat diperiksa menggunakan endoskop.
FAQ (Pertanyaan yang Sering Diajukan)
Q: Mengapa mesin harus dalam kondisi panas saat melakukan tes kompresi?
📷 Photo by otomotrip.com
A: Kondisi panas memastikan celah antara piston dan dinding silinder sudah berada pada posisi ideal sesuai desain pabrikan, sehingga hasil pengukuran lebih akurat.
Q: Apa risiko jika tekanan kompresi antar silinder memiliki selisih lebih dari 10%?
A: Mesin akan terasa pincang atau bergetar hebat saat stasioner (idle), tenaga mesin berkurang drastis, dan konsumsi bahan bakar menjadi lebih boros karena pembakaran yang tidak merata.
Q: Apakah ada cara untuk mengetahui apakah kebocoran berasal dari ring piston atau katup?
A: Ya, dengan cara menuangkan sedikit oli mesin ke dalam lubang silinder (wet compression test). Jika tekanan naik drastis, maka kebocoran berasal dari ring piston; jika tekanan tetap rendah, kemungkinan kebocoran terjadi pada katup atau paking kepala silinder.
Dengan mengikuti panduan ini, laporan PKL Anda tidak hanya akan memenuhi syarat administratif sekolah, tetapi juga menjadi portofolio yang berharga saat melamar pekerjaan di industri otomotif. Fokuslah pada akurasi data dan ketajaman analisis, karena itulah yang membedakan mekanik pemula dengan tenaga ahli yang profesional.
📷 Photo by shasolo.com
