SMKSMUHAMMADIYAH-HGLS.SCH.ID – Sistem pembuangan knalpot dengan teknologi catalytic converter berfungsi untuk mengubah gas buang berbahaya seperti karbon monoksida dan hidrokarbon menjadi zat yang lebih ramah lingkungan melalui reaksi kimia oksidasi dan reduksi.
Dalam dunia otomotif modern, pemahaman mengenai sistem pembuangan bukan sekadar tentang aliran gas keluar dari mesin, melainkan tentang bagaimana emisi gas buang dikendalikan agar memenuhi standar regulasi lingkungan. Komponen utama yang menjadi pusat perhatian dalam teori kejuruan otomotif adalah catalytic converter.
Cara Kerja Catalytic Converter

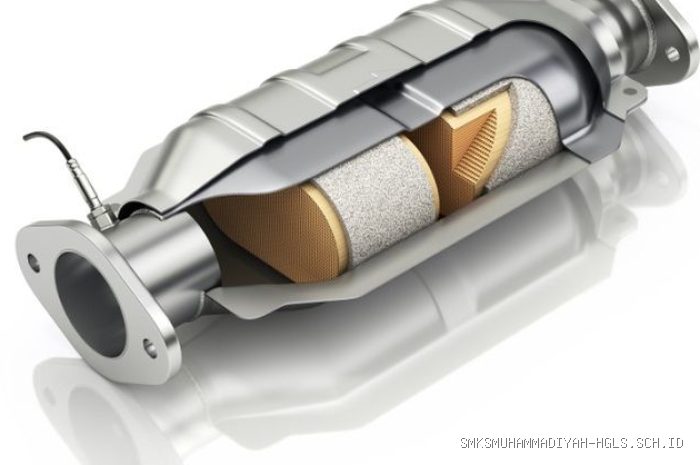

Catalytic converter bekerja dengan menggunakan katalis, biasanya logam mulia seperti platina, paladium, dan rodium yang dilapisi pada struktur sarang madu di dalam tabung knalpot. Ketika gas buang panas melewati struktur ini, terjadi reaksi kimia yang mengubah emisi beracun menjadi nitrogen, karbon dioksida, dan uap air. Tanpa komponen ini, kendaraan akan melepaskan polutan berbahaya yang dapat merusak kualitas udara secara signifikan.
Komponen Utama Sistem Pembuangan
Untuk memahami Kisi-kisi Soal Teori Kejuruan, siswa harus menguasai alur sistem pembuangan dari ruang bakar hingga ke ujung knalpot. Berikut adalah tabel ringkasan komponen utama dalam sistem pembuangan kendaraan ringan:
| Komponen | Fungsi Utama | Lokasi |
|---|---|---|
| Exhaust Manifold | Mengumpulkan gas dari silinder | Menempel pada blok silinder |
| Catalytic Converter | Mengurangi emisi gas berbahaya | Sebelum resonator/muffler |
| Resonator | Meredam frekuensi suara tinggi | Di tengah jalur pipa |
| Muffler | Meredam kebisingan akhir | Bagian belakang kendaraan |
Penyebab Kerusakan dan Gejala
Salah satu topik yang sering muncul dalam ujian adalah diagnosis kerusakan. Catalytic converter sering mengalami penyumbatan atau kerusakan fisik yang disebabkan oleh penggunaan bahan bakar dengan oktan yang tidak sesuai atau rasio campuran bahan bakar dan udara yang terlalu kaya (rich mixture). Gejala umum yang muncul meliputi penurunan performa mesin, akselerasi yang terasa berat, munculnya kode kerusakan (DTC) pada sensor oksigen, hingga suara berdesis dari arah bawah kendaraan.
Langkah Pemeriksaan Sistem Pembuangan
Siswa SMK dituntut mampu melakukan pemeriksaan sistem pembuangan secara sistematis. Berikut adalah panduan langkah demi langkah dalam memeriksa kondisi catalytic converter:
- Pastikan mesin dalam kondisi dingin untuk menghindari risiko luka bakar akibat komponen knalpot yang panas.
- Lakukan pemeriksaan visual pada seluruh bagian pipa knalpot untuk mencari tanda-tanda kebocoran, karat, atau benturan fisik.
- Gunakan alat pemindai (scan tool) untuk memeriksa apakah terdapat kode kerusakan terkait efisiensi catalytic converter (biasanya kode P0420).
- Gunakan termometer inframerah untuk mengukur suhu pada bagian depan (inlet) dan belakang (outlet) catalytic converter saat mesin menyala.
- Bandingkan suhu antara inlet dan outlet; catalytic converter yang bekerja normal seharusnya memiliki suhu output yang lebih tinggi daripada input karena adanya reaksi eksotermik.
Kesalahan Umum dalam Perawatan
Banyak pemilik kendaraan melakukan kesalahan fatal dengan melepas atau melubangi catalytic converter dengan alasan ingin menambah tenaga mesin. Dalam teori kejuruan otomotif, tindakan ini dianggap melanggar aturan emisi dan dapat menyebabkan sistem manajemen mesin (ECU) membaca data yang salah dari sensor oksigen. Akibatnya, konsumsi bahan bakar justru menjadi lebih boros dan mesin tidak bekerja pada efisiensi optimalnya.
Pentingnya Sensor Oksigen (O2 Sensor)
Dalam sistem pembuangan, catalytic converter tidak bekerja sendiri. Sensor oksigen berperan krusial dalam memberikan umpan balik kepada ECU mengenai kadar oksigen dalam gas buang. Jika sensor oksigen rusak, ECU tidak dapat mengatur rasio campuran udara dan bahan bakar dengan tepat. Hal ini akan memperpendek usia pakai catalytic converter karena residu karbon yang berlebihan akan menumpuk di dalam sarang madu katalis dan menyebabkan penyumbatan permanen.
FAQ Terkait Sistem Pembuangan
Q: Mengapa catalytic converter bisa tersumbat?
A: Penyumbatan biasanya terjadi akibat penumpukan jelaga atau karbon yang disebabkan oleh pembakaran tidak sempurna, penggunaan bahan bakar berkualitas rendah, atau kebocoran oli yang ikut terbakar di ruang silinder.
Q: Apa tanda utama bahwa catalytic converter sudah tidak berfungsi?
A: Tanda utamanya adalah lampu indikator “Check Engine” menyala di dashboard, bau busuk seperti telur busuk yang keluar dari knalpot, serta penurunan tenaga mesin yang drastis saat akselerasi.
📷 Photo by otomotifnet.gridoto.com
Q: Apakah catalytic converter bisa diperbaiki jika tersumbat?
A: Umumnya, catalytic converter yang tersumbat parah atau bagian dalamnya hancur tidak bisa diperbaiki dan harus diganti karena material katalis di dalamnya sudah mengalami degradasi kimiawi.
Tips Menghadapi Ujian Teori Kejuruan
Untuk sukses dalam ujian teori otomotif, fokuslah pada pemahaman konsep aliran gas dan fungsi kimiawi komponen. Jangan hanya menghafal nama komponen, tetapi pahami bagaimana setiap komponen berinteraksi satu sama lain. Perhatikan juga hubungan antara data sensor, seperti pembacaan sensor O2, dengan perilaku sistem pembuangan. Pemahaman mendalam tentang siklus kerja mesin 4-tak akan memudahkan Anda dalam menjawab soal-soal analisis masalah pada sistem pembuangan.
Terakhir, selalu ingat bahwa standar emisi kendaraan di Indonesia semakin ketat. Pemahaman tentang catalytic converter bukan hanya sekadar untuk kelulusan ujian, melainkan kompetensi dasar yang wajib dimiliki oleh teknisi otomotif masa depan yang peduli terhadap lingkungan dan performa mesin yang efisien.
📷 Photo by mobil123.com
