SMKSMUHAMMADIYAH-HGLS.SCH.ID – Sistem pengereman ABS (Anti-lock Braking System) pada sepeda motor berfungsi mencegah roda terkunci saat pengereman mendadak dengan mengatur tekanan hidrolik secara otomatis melalui unit modulator. Memahami prinsip kerja sensor kecepatan, unit kontrol elektronik (ECU), dan aktuator hidrolik adalah kunci utama dalam menguasai Kisi-kisi teori vokasi TBSM terkait sistem keamanan ini.
Komponen Utama Sistem ABS pada Sepeda Motor
Sistem ABS bekerja sebagai sistem pendukung pengereman konvensional. Komponen yang terlibat harus bekerja secara sinkron agar sistem dapat membaca kondisi jalan dan putaran roda secara real-time. Jika salah satu komponen mengalami malfungsi, lampu indikator ABS pada panel instrumen akan menyala sebagai bentuk peringatan bagi pengendara.
Berikut adalah tabel spesifikasi komponen utama yang sering muncul dalam kisi-kisi ujian kompetensi vokasi:

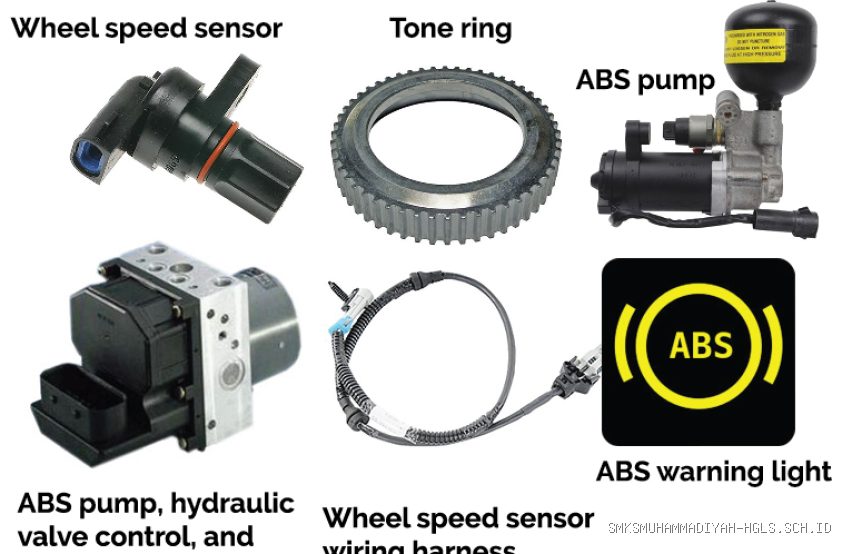

| Komponen | Fungsi Utama | Indikasi Kerusakan |
|---|---|---|
| Wheel Speed Sensor | Mendeteksi kecepatan putar roda | Lampu ABS menyala, sistem tidak aktif |
| ABS ECU | Mengolah data sensor dan perintah | Sistem ABS gagal total |
| Hydraulic Unit | Mengatur tekanan minyak rem | Rem terasa bergetar hebat atau macet |
| Pulser Ring | Referensi bacaan sensor kecepatan | Pembacaan kecepatan tidak akurat |
Prinsip Kerja dan Alur Pengereman ABS
Pahami bahwa ABS tidak membuat jarak pengereman menjadi lebih pendek secara drastis, melainkan menjaga stabilitas motor agar tidak selip atau tergelincir. Saat tuas rem ditekan keras, sensor kecepatan roda mendeteksi perlambatan yang tidak wajar (gejala roda terkunci). Data ini dikirim ke ECU, yang kemudian memerintahkan unit hidrolik untuk menurunkan tekanan minyak rem secara sangat cepat, lalu mengembalikannya kembali dalam hitungan milidetik.
Proses ini terjadi berulang kali hingga motor berhenti dengan aman. Kesalahan umum yang sering terjadi saat pengujian adalah menganggap ABS bisa bekerja maksimal pada ban yang sudah aus. Padahal, traksi antara ban dan permukaan jalan tetap menjadi faktor penentu utama efektivitas sistem ABS.
Langkah Praktis Pemeriksaan Sistem ABS
Sebagai teknisi TBSM, Anda harus mampu melakukan diagnosis dasar sebelum melakukan perbaikan pada sistem rem ABS. Berikut adalah langkah sistematis yang bisa diikuti:
- Pastikan tegangan baterai (aki) berada pada kondisi optimal, karena ABS sangat bergantung pada suplai listrik yang stabil.
- Lakukan pemeriksaan visual pada kabel sensor kecepatan roda untuk memastikan tidak ada kabel yang terkelupas atau putus.
- Bersihkan area pulser ring dari kotoran logam atau lumpur yang menempel, karena ini dapat mengganggu pembacaan sensor.
- Gunakan alat scan (diagnostic tool) untuk membaca kode kerusakan (DTC) yang tersimpan di dalam memori ECU ABS.
- Lakukan prosedur pengurasan minyak rem sesuai dengan panduan manual pabrikan, karena udara yang terjebak di dalam modul ABS akan membuat sistem gagal berfungsi.
Penyebab Umum Kegagalan Sistem ABS
Banyak kegagalan sistem ABS pada sepeda motor disebabkan oleh faktor perawatan yang kurang tepat. Salah satu penyebab paling umum adalah penggunaan minyak rem yang tidak sesuai spesifikasi atau jarang diganti. Minyak rem bersifat higroskopis (menyerap air), sehingga jika kadar air terlalu tinggi, titik didih minyak rem akan turun dan menyebabkan korosi pada katup-katup di dalam modulator ABS.
Selain itu, penggantian ban dengan ukuran yang tidak standar dapat memengaruhi rasio putaran roda yang terbaca oleh sensor. Hal ini menyebabkan ECU mendeteksi adanya perbedaan kecepatan yang tidak wajar, yang akhirnya memicu lampu indikator ABS menyala secara terus-menerus sebagai bentuk proteksi sistem.
Risiko Mengabaikan Indikator ABS
📷 Photo by meisetio.com
Mengabaikan lampu peringatan ABS adalah tindakan berisiko tinggi. Jika sistem dalam kondisi error, pengereman akan kembali ke fungsi rem konvensional biasa tanpa proteksi anti-kunci. Dalam kondisi darurat di jalanan licin, risiko ban terkunci dan motor terjatuh akan meningkat tajam. Oleh karena itu, bagi siswa TBSM, penguasaan teori dan praktik diagnosis ABS bukan hanya soal kelulusan ujian, melainkan menyangkut aspek keselamatan berkendara yang krusial.
FAQ Terkait Sistem Pengereman ABS
Q: Apakah sistem ABS bisa diperbaiki sendiri tanpa alat scan?
A: Pemeriksaan fisik seperti kabel dan kebersihan sensor bisa dilakukan manual, namun untuk diagnosis kerusakan modul dan penghapusan kode error, penggunaan alat diagnostic tool sangat disarankan.
Q: Mengapa pedal atau tuas rem terasa bergetar saat ABS bekerja?
A: Getaran tersebut adalah hal normal yang disebabkan oleh kerja katup solenoid di dalam modulator hidrolik yang membuka dan menutup dengan cepat untuk mengatur tekanan minyak rem.
Q: Apa yang harus dilakukan jika lampu indikator ABS terus menyala?
📷 Photo by pakgalingging.blogspot.com
A: Segera lakukan pemeriksaan menggunakan alat scan untuk mengetahui kode kerusakan, pastikan tidak ada kotoran pada sensor roda, dan periksa kondisi tegangan aki motor Anda.
Dengan memahami poin-poin di atas, Anda akan memiliki dasar yang kuat dalam menjawab pertanyaan pada ujian teori vokasi TBSM. Fokuslah pada alur logika kerja komponen, cara membaca data sensor, dan pentingnya prosedur perawatan berkala sesuai buku panduan servis resmi dari pabrikan.
