SMKSMUHAMMADIYAH-HGLS.SCH.ID – Kisi-kisi ujian teori mesin diesel common rail mencakup pemahaman mendalam mengenai sistem suplai bahan bakar bertekanan tinggi, kontrol elektronik (ECU), serta diagnosa kerusakan komponen sensor dan aktuator. Penguasaan materi ini sangat krusial bagi siswa TKRO untuk memastikan performa mesin diesel modern tetap efisien dan ramah lingkungan.
Dasar Teori dan Prinsip Kerja
Mesin diesel common rail berbeda dengan sistem diesel konvensional karena penggunaan rel (common rail) sebagai penampung bahan bakar bertekanan tinggi sebelum disalurkan ke injektor. Sistem ini memungkinkan injeksi bahan bakar dilakukan secara presisi, baik dari segi waktu (timing), durasi, maupun tekanan, yang diatur sepenuhnya oleh Unit Kontrol Elektronik atau ECU.
Siswa harus memahami bahwa tekanan bahan bakar dalam sistem common rail bisa mencapai lebih dari 2.000 bar. Hal ini menuntut komponen yang sangat presisi dan sistem keamanan yang ketat. Kesalahan dalam memahami siklus kerja sistem ini sering kali berakibat pada diagnosa yang salah saat melakukan perbaikan di bengkel praktik.
Komponen Utama yang Wajib Dikuasai
Dalam ujian, pertanyaan sering kali berfokus pada fungsi dan cara kerja komponen vital. Anda harus mampu membedakan peran antara sensor (input) dan aktuator (output). Berikut adalah tabel ringkasan komponen utama yang sering muncul dalam kisi-kisi ujian:
| Komponen | Kategori | Fungsi Utama |
|---|---|---|
| Supply Pump | Aktuator/Mekanikal | Menghasilkan tekanan bahan bakar tinggi ke common rail. |
| Common Rail | Komponen Pasif | Penampung bahan bakar bertekanan tinggi (accumulator). |
| Injector | Aktuator | Menyemprotkan bahan bakar ke ruang bakar sesuai perintah ECU. |
| Fuel Pressure Sensor | Sensor | Mendeteksi tekanan bahan bakar di dalam rail secara real-time. |
| Crankshaft Position Sensor | Sensor | Mendeteksi posisi piston untuk menentukan timing injeksi. |
| SCV (Suction Control Valve) | Aktuator | Mengatur volume bahan bakar yang masuk ke pompa tekanan tinggi. |
Langkah Diagnosa Sistem Common Rail
Salah satu bagian tersulit dalam ujian teori adalah menjawab pertanyaan mengenai prosedur diagnosa saat mesin mengalami masalah, seperti mesin sulit hidup atau tenaga berkurang. Berikut adalah langkah praktis yang harus dipahami oleh siswa untuk melakukan pengecekan sistem:
- Lakukan pembacaan kode kerusakan (DTC – Diagnostic Trouble Code) menggunakan alat scan tool untuk mempersempit area masalah pada sensor atau aktuator tertentu.
- Periksa kondisi fisik saluran bahan bakar dari kemungkinan kebocoran, udara palsu (air bleeding), atau penyumbatan pada filter bahan bakar.
- Ukur tekanan bahan bakar pada common rail saat cranking dan saat idle menggunakan scanner untuk memastikan tekanan sesuai dengan spesifikasi pabrikan.
- Lakukan tes kebocoran injektor (leak-off test) untuk memastikan tidak ada injektor yang bocor secara internal yang menyebabkan penurunan tekanan pada rail.
- Periksa sinyal kelistrikan pada soket injektor dan SCV menggunakan multimeter atau osiloskop jika ditemukan kode kerusakan pada sirkuit kelistrikan.
Penyebab Kerusakan Umum dan Pencegahan
Penyebab utama kerusakan pada sistem common rail adalah kualitas bahan bakar yang buruk. Kandungan air dan sulfur yang tinggi dapat menyebabkan korosi pada komponen presisi seperti injektor dan pompa tekanan tinggi. Selain itu, kotoran mikroskopis dapat menyumbat lubang nozzle injektor yang sangat kecil, sehingga pola semprotan menjadi tidak sempurna.
Kesalahan umum yang sering dilakukan teknisi pemula adalah membuka pipa tekanan tinggi saat mesin masih dalam kondisi panas atau baru saja dimatikan. Hal ini sangat berbahaya karena sisa tekanan yang masih tinggi dapat menembus kulit dan menyebabkan cedera serius. Selalu pastikan tekanan telah turun sepenuhnya sebelum melakukan pembongkaran.
Tanda-tanda sistem mengalami masalah biasanya diawali dengan munculnya lampu indikator “Check Engine” di dashboard. Gejala lainnya meliputi mesin yang tersendat (misfire), konsumsi bahan bakar yang boros, atau asap knalpot yang berwarna hitam pekat. Jika Anda menemukan gejala ini, langkah pertama yang disarankan adalah melakukan pembersihan sistem bahan bakar dan penggantian filter solar secara berkala.
Pentingnya Memahami Sensor
ECU mesin diesel common rail sangat bergantung pada data yang diberikan oleh sensor. Jika sensor seperti Crankshaft Position Sensor atau Camshaft Position Sensor mengirimkan data yang salah, ECU akan mematikan sistem injeksi sebagai bentuk proteksi. Oleh karena itu, memahami karakteristik sinyal sensor—baik itu sinyal analog maupun digital—menjadi nilai tambah yang besar bagi siswa saat menempuh ujian teori.
Jangan lupakan pula peran sensor suhu (Coolant Temperature Sensor). Mesin diesel membutuhkan suhu kerja tertentu untuk pembakaran yang optimal. Jika sensor ini rusak, ECU mungkin akan memerintahkan injeksi bahan bakar yang terlalu kaya (rich mixture), yang berujung pada penumpukan karbon di ruang bakar dan katup EGR (Exhaust Gas Recirculation).
FAQ Terkait Ujian Common Rail
Q: Mengapa mesin diesel common rail sering mogok jika kehabisan bahan bakar?
A: Karena udara terjebak di dalam sistem tekanan tinggi (air lock). Sistem common rail sangat sulit melakukan self-bleeding dibanding mesin diesel konvensional, sehingga memerlukan prosedur pembuangan udara khusus agar tekanan bisa kembali normal.
Q: Apa fungsi utama dari SCV (Suction Control Valve)?
A: SCV berfungsi mengatur jumlah bahan bakar yang masuk ke elemen pompa tekanan tinggi berdasarkan perintah ECU, yang secara langsung mengontrol tekanan di dalam common rail agar sesuai dengan beban mesin.
Q: Apakah injektor common rail bisa diservis atau diperbaiki sendiri?
A: Injektor common rail memiliki toleransi yang sangat presisi (mikron). Perbaikan injektor memerlukan peralatan khusus seperti kalibrasi nozzle dan ruang bersih (clean room). Melakukan servis injektor secara mandiri tanpa alat yang memadai biasanya tidak disarankan karena berisiko merusak sistem injeksi secara permanen.
Dengan menguasai kisi-kisi di atas, siswa diharapkan tidak hanya mampu menjawab soal ujian dengan baik, tetapi juga memiliki fondasi praktis yang kuat di dunia kerja. Fokuslah pada pemahaman alur kerja sistem, bukan sekadar menghafal nama komponen, karena teknologi diesel akan terus berkembang seiring dengan kebutuhan emisi gas buang yang lebih ketat.

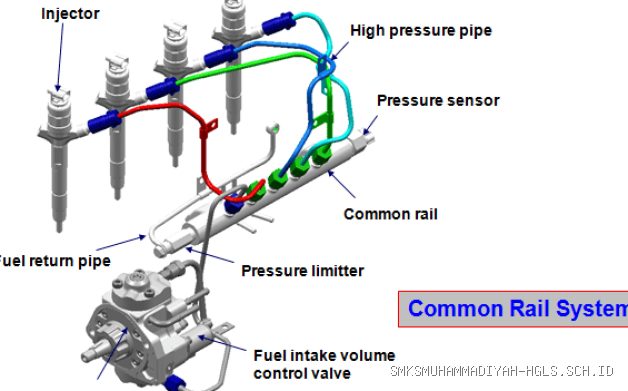

📷 Photo by bacabrosur.blogspot.com
