SMKSMUHAMMADIYAH-HGLS.SCH.ID – Kisi-kisi Soal Teori UKK TBSM untuk sistem bahan bakar injeksi PGM-FI dan YMJET Yamaha berfokus pada pemahaman alur kerja sensor, diagnosis kode kerusakan (DTC), serta prosedur pemeliharaan sistem suplai bahan bakar bertekanan tinggi. Penguasaan terhadap kalibrasi sensor dan analisis data aliran udara menjadi kunci utama dalam menjawab soal-soal kompetensi keahlian ini.
Dasar Teori Sistem Injeksi
Sistem injeksi bahan bakar elektronik, baik PGM-FI pada Honda maupun YMJET pada Yamaha, dirancang untuk mengoptimalkan rasio udara dan bahan bakar secara presisi. Perbedaan mendasar terletak pada strategi kontrol ECU dalam mengatur suplai udara tambahan dan durasi injeksi. Dalam UKK TBSM, siswa sering diuji mengenai bagaimana ECU merespons input dari sensor seperti TP (Throttle Position), IAT (Intake Air Temperature), dan EOT (Engine Oil Temperature) atau ECT (Engine Coolant Temperature).
Kesalahan umum yang sering dilakukan siswa saat ujian adalah mengabaikan prosedur pembacaan tekanan bahan bakar. Tekanan yang tidak sesuai dengan standar pabrikan, baik terlalu rendah maupun terlalu tinggi, akan menyebabkan pembakaran tidak sempurna. Anda harus memahami bahwa sistem injeksi sangat sensitif terhadap tegangan baterai; jika voltase di bawah 12 volt, sensor tidak akan bekerja akurat dan ECU akan membaca data yang salah.
Komponen Utama dan Fungsinya
Memahami peran setiap komponen adalah langkah awal sebelum melakukan diagnosis. Tabel di bawah ini merangkum komponen krusial yang hampir selalu muncul dalam lembar soal teori UKK.
| Komponen | Fungsi Utama | Gejala Kerusakan |
|---|---|---|
| Fuel Pump | Menyuplai tekanan bahan bakar ke injektor | Mesin mati atau brebet saat akselerasi |
| Injektor | Mengabutkan bahan bakar ke intake manifold | Mesin sulit hidup atau konsumsi BBM boros |
| TP Sensor | Mendeteksi bukaan katup gas | Putaran mesin stasioner tidak stabil |
| IACV/YMJET | Mengatur volume udara saat idle | Mesin sering mati saat gas dilepas |
| ECU | Otak pengatur durasi injeksi | Indikator MIL menyala terus menerus |
Panduan Diagnosis Kerusakan Sistem Injeksi
Ketika menghadapi soal studi kasus mengenai mesin yang tidak mau hidup atau performa yang turun, gunakan langkah sistematis berikut untuk menentukan titik kerusakan:
📷 Photo by shopee.co.id
- Lakukan pemeriksaan visual pada lampu indikator MIL (Malfunction Indicator Lamp) untuk melihat apakah ada kode kedipan yang tersimpan di ECU.
- Cek tegangan baterai menggunakan multimeter, pastikan berada di rentang 12,4V hingga 13,5V agar sistem elektronik bekerja optimal.
- Periksa tekanan bahan bakar dengan menghubungkan pressure gauge pada saluran pipa bahan bakar untuk memastikan pompa bekerja sesuai spesifikasi manual book.
- Lakukan pembersihan pada saringan bahan bakar (fuel filter) jika ditemukan endapan kotoran yang menghambat aliran.
- Gunakan alat scan atau prosedur manual untuk melakukan reset ECU jika komponen sensor telah diganti atau dibersihkan.
Pentingnya Memahami Kode Kedipan (DTC)
Dalam ujian teori, Anda kemungkinan besar akan diminta mengartikan jumlah kedipan MIL. Kedipan panjang bernilai 10, sedangkan kedipan pendek bernilai 1. Sebagai contoh, jika MIL berkedip satu kali panjang dan dua kali pendek, maka kode kerusakan adalah 12, yang biasanya merujuk pada gangguan di sensor CKP (Crankshaft Position). Hafalkan tabel kode kerusakan standar dari pabrikan Yamaha dan Honda karena ini merupakan materi wajib dalam UKK TBSM.
Faktor Penyebab Kegagalan Sistem
Banyak kegagalan sistem injeksi bukan disebabkan oleh kerusakan komponen internal, melainkan oleh faktor eksternal. Penggunaan bahan bakar dengan oktan rendah yang tidak sesuai spesifikasi dapat menyebabkan kerak karbon berlebih pada injektor. Selain itu, pemasangan kabel massa yang kendor sering kali memicu error acak pada ECU yang sulit dideteksi jika tidak dilakukan pengecekan kontinuitas kabel secara teliti.
Risiko terbesar dalam memodifikasi sistem injeksi tanpa alat bantu yang tepat adalah kerusakan permanen pada ECU akibat korsleting. Selalu pastikan kunci kontak berada pada posisi OFF sebelum melepas atau memasang soket sensor apa pun. Kesalahan prosedur ini sering muncul dalam soal pilihan ganda sebagai jebakan bagi siswa yang kurang teliti membaca SOP.
Tips Menghadapi Soal Teori
Fokuslah pada alur kerja sistem, bukan sekadar menghafal letak komponen. Pelajari bagaimana sistem open loop dan closed loop bekerja. Pada saat ujian, jangan terburu-buru menjawab soal hitungan rasio udara-bahan bakar. Pastikan Anda memahami satuan yang digunakan, apakah itu dalam bentuk tekanan (psi/bar) atau hambatan (Ohm).
FAQ Seputar UKK TBSM
Q: Apa langkah pertama jika mesin motor injeksi tidak mau hidup namun lampu MIL mati?
A: Periksa sekring (fuse) utama dan konektor aki. Jika lampu MIL tidak menyala sama sekali, berarti ECU tidak mendapatkan suplai daya listrik.
Q: Mengapa motor injeksi sering brebet saat mesin panas?

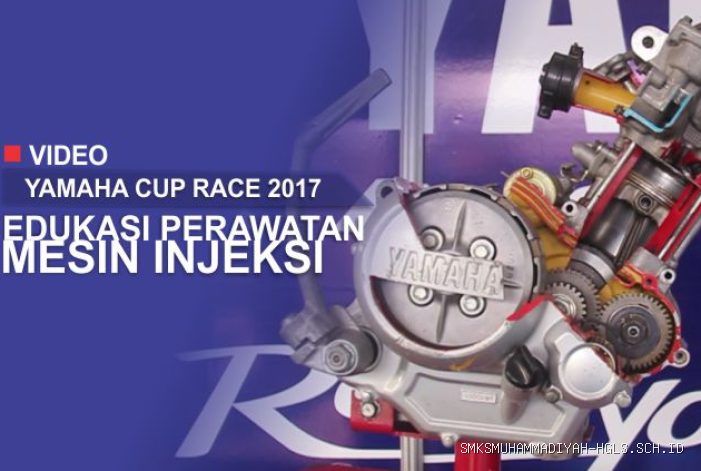

📷 Photo by beritabalap.com
A: Hal ini biasanya disebabkan oleh sensor EOT atau ECT yang memberikan data tidak akurat ke ECU, sehingga campuran bahan bakar menjadi terlalu kaya atau terlalu miskin.
Q: Apakah reset ECU wajib dilakukan setiap kali servis rutin?
A: Tidak wajib, namun sangat disarankan jika terdapat penggantian komponen sensor atau setelah pembersihan throttle body agar ECU dapat membaca parameter terbaru dari mesin.
Dengan memahami setiap poin di atas, Anda akan lebih siap menghadapi ujian teori UKK TBSM. Selalu rujuk pada buku pedoman reparasi (manual book) resmi sebagai acuan utama dalam setiap jawaban yang Anda berikan, karena standar prosedur pabrikan adalah jawaban mutlak dalam penilaian kompetensi keahlian.
