SMKSMUHAMMADIYAH-HGLS.SCH.ID – Sistem rem tromol bekerja dengan prinsip gesekan sepatu rem terhadap tromol yang berputar, sementara booster rem berfungsi melipatgandakan gaya tekan pedal pengemudi melalui kevakuman mesin untuk pengereman yang lebih ringan dan efektif.
Memahami sistem rem pada kendaraan ringan merupakan kompetensi inti bagi siswa Teknik Kendaraan Ringan Otomotif (TKRO). Fokus utama pada ujian teori biasanya berkisar pada cara kerja komponen, identifikasi kerusakan, serta prosedur pemeliharaan sistem pengereman hidrolik tipe tromol.
Prinsip Dasar Rem Tromol

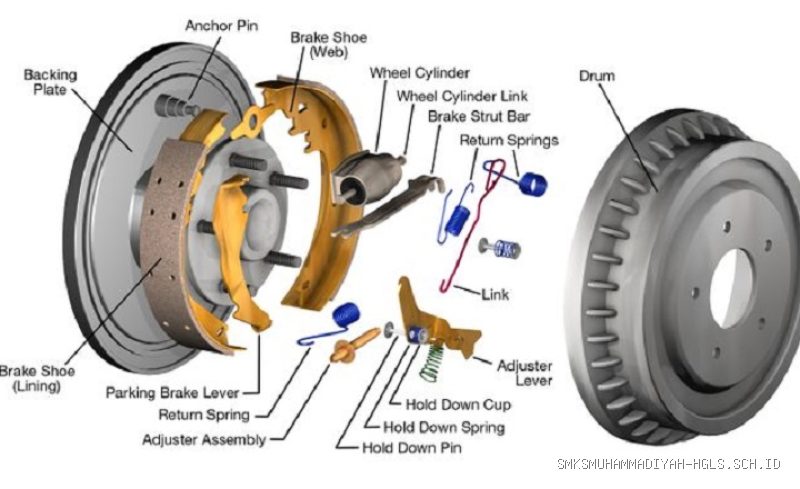

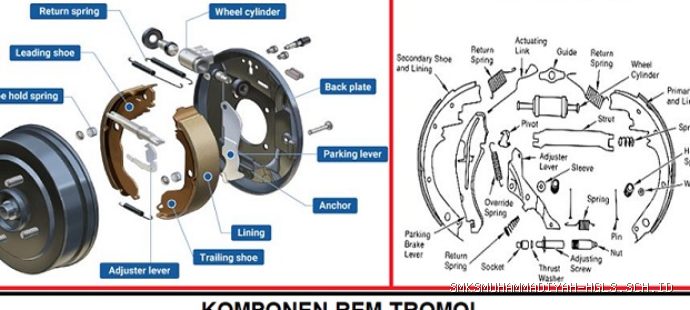

Rem tromol (drum brake) adalah sistem pengereman yang mengandalkan gaya gesek antara sepatu rem (brake shoe) dengan bagian dalam tromol (brake drum). Saat pedal rem diinjak, fluida dari master silinder akan mendorong piston pada wheel cylinder. Piston tersebut kemudian menekan sepatu rem ke arah luar hingga bergesekan dengan tromol, yang pada akhirnya memperlambat putaran roda.
Keunggulan utama dari sistem ini adalah kemampuannya dalam menghasilkan gaya pengereman yang besar dengan konstruksi yang relatif tertutup, sehingga lebih terlindungi dari debu dan kotoran jalanan. Namun, karena desainnya yang tertutup, sistem ini cenderung lebih cepat panas dibandingkan rem cakram jika digunakan secara terus-menerus dalam kondisi ekstrem.
Fungsi dan Komponen Booster Rem
Booster rem merupakan komponen tambahan yang terletak di antara pedal rem dan master silinder. Tanpa booster, pengemudi membutuhkan tenaga kaki yang sangat besar untuk menghentikan kendaraan. Booster memanfaatkan perbedaan tekanan antara kevakuman yang dihasilkan oleh intake manifold mesin dan tekanan atmosfer luar.
Komponen utama booster meliputi rumah booster (shell), diafragma, pegas pengembali, dan katup kontrol. Ketika pedal diinjak, katup udara terbuka, membiarkan udara atmosfer masuk ke salah satu sisi diafragma. Perbedaan tekanan ini menciptakan gaya dorong yang membantu menekan piston master silinder, sehingga pengereman terasa jauh lebih enteng bagi pengemudi.
Tabel Perbandingan Komponen dan Gejala Kerusakan
| Komponen | Fungsi Utama | Gejala Kerusakan Umum |
|---|---|---|
| Wheel Cylinder | Mendorong sepatu rem | Kebocoran minyak rem, rem macet |
| Brake Shoe | Media gesek utama | Tipis, bunyi decit, pengereman tidak pakem |
| Brake Drum | Media putar yang ditekan | Permukaan aus, goresan dalam, panas berlebih |
| Booster Rem | Meringankan injakan pedal | Pedal terasa keras, mesin tidak stabil (bocor vakum) |
Prosedur Pemeriksaan Sistem Rem Tromol
Untuk memastikan sistem rem bekerja optimal, teknisi harus mengikuti langkah-langkah pemeriksaan standar berikut agar hasil pengukuran akurat dan aman untuk operasional kendaraan:
- Lepaskan roda dan buka tutup tromol menggunakan baut penarik jika tromol terasa macet.
- Bersihkan debu sisa gesekan sepatu rem menggunakan cairan pembersih khusus atau udara bertekanan, namun hindari menghirup debu tersebut.
- Ukur diameter dalam tromol menggunakan jangka sorong (vernier caliper) dan pastikan tidak melebihi batas maksimal yang tertera pada badan tromol.
- Periksa ketebalan kampas rem; jika ketebalannya sudah berada di bawah 1,0 mm atau sesuai buku pedoman servis, maka harus segera diganti.
- Periksa kondisi wheel cylinder dari kebocoran minyak rem dengan sedikit menarik karet penutup (boot) piston.
- Lumasi titik-titik gesek pada back plate menggunakan grease tahan panas agar pergerakan sepatu rem tetap lancar.
- Pasang kembali tromol dan lakukan penyetelan celah antara kampas dan tromol melalui adjuster agar pedal rem tidak terlalu dalam.
Penyebab Umum Kegagalan Pengereman
Salah satu penyebab paling sering terjadinya rem blong atau tidak pakem adalah adanya udara di dalam sistem hidrolik (masuk angin). Hal ini biasanya terjadi setelah penggantian minyak rem atau kebocoran pada seal piston. Udara bersifat kompresibel, sehingga saat pedal diinjak, energi tidak langsung tersalurkan ke tromol, melainkan hanya mengompresi gelembung udara tersebut.
Selain itu, kesalahan umum yang sering dilakukan adalah tidak melakukan penyetelan otomatis (auto-adjuster) dengan benar. Jika celah antara sepatu rem dan tromol terlalu jauh, pedal rem akan terasa sangat dalam saat diinjak. Sebaliknya, jika terlalu rapat, rem akan terasa panas saat kendaraan berjalan karena terjadi gesekan konstan (drag).
Pentingnya Perawatan Booster Rem
Kerusakan pada booster rem sering kali ditandai dengan pedal rem yang terasa sangat keras seperti kayu saat ditekan. Hal ini biasanya disebabkan oleh robeknya diafragma di dalam booster atau selang vakum yang retak. Jika selang vakum bocor, mesin juga akan mengalami gejala idle yang tidak stabil karena terjadi kebocoran udara masuk (vacuum leak) ke intake manifold.
Selalu periksa kondisi selang vakum setiap melakukan servis berkala. Pastikan tidak ada keretakan pada karet selang dan pastikan klem pengikat terpasang dengan kuat. Kerusakan pada booster tidak selalu berarti harus mengganti satu unit; namun, karena komponen internal yang presisi, penggantian satu set booster seringkali menjadi pilihan yang lebih aman dan efisien.
📷 Photo by teknikotomotif.my.id
Q: Mengapa pedal rem terasa dalam saat diinjak?
A: Hal ini umumnya disebabkan oleh celah antara sepatu rem dan tromol yang terlalu renggang, atau adanya udara di dalam sistem hidrolik yang perlu dibuang melalui proses bleeding.
📷 Photo by iconews.co.id
Q: Apa tanda utama booster rem mengalami kebocoran?
A: Tanda utamanya adalah pedal rem yang terasa sangat keras saat ditekan dan mesin yang cenderung mati atau tidak stabil saat pedal rem diinjak dalam kondisi idle.
Q: Mengapa tromol rem tidak boleh dibubut melebihi batas spesifikasi?
A: Tromol yang dibubut terlalu tipis akan menjadi lemah dan rentan retak akibat panas, serta dapat menyebabkan piston wheel cylinder keluar dari rumahnya karena jarak tempuh piston yang terlalu jauh.
Dalam menghadapi ujian, pastikan Anda memahami fungsi setiap komponen secara logis. Jangan hanya menghafal prosedur, tetapi pahami mengapa prosedur tersebut dilakukan. Fokus pada detail seperti batas servis (service limit) dan arah kerja komponen akan sangat membantu dalam menjawab soal-soal teori yang bersifat teknis dan aplikatif di lapangan.
📷 Photo by mursidismkpancasila9giriwoyo.blogspot.com
