SMKSMUHAMMADIYAH-HGLS.SCH.ID – Pemasangan kabel drop core ke kotak ODP (Optical Distribution Point) dilakukan dengan melakukan terminasi ujung kabel menggunakan konektor fast connector atau fusion splicing dan menghubungkannya ke port adapter yang tersedia sesuai dengan alokasi link pelanggan.
Dalam dunia transmisi data berbasis serat optik, kabel drop core merupakan komponen krusial yang menghubungkan jaringan distribusi utama dari ODP menuju perangkat pelanggan atau terminal akhir. Bagi siswa jurusan Teknik Komputer dan Jaringan (TKJ), memahami prosedur pemasangan ini adalah kompetensi dasar yang wajib dikuasai untuk memastikan redaman sinyal tetap berada di batas toleransi yang diizinkan.
Penyebab Kegagalan Koneksi pada Drop Core
Kesalahan umum yang sering terjadi saat instalasi adalah radius tekukan (bending radius) yang terlalu tajam. Serat optik sangat sensitif terhadap tekanan fisik; jika kabel ditekuk melampaui batas elastisitasnya, akan terjadi kebocoran cahaya yang mengakibatkan redaman (loss) tinggi atau bahkan putusnya inti serat (core).
Selain masalah tekukan, kontaminasi debu pada ujung konektor adalah penyebab utama kegagalan link. Sisa sidik jari, debu mikroskopis, atau kotoran dari lingkungan sekitar yang menempel pada ferrule konektor dapat menghalangi transmisi cahaya, sehingga sinyal tidak terbaca oleh OLT (Optical Line Terminal).

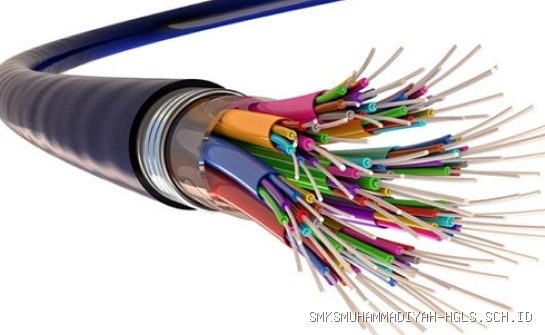

📷 Photo by qwords.com
Alat Kerja yang Diperlukan
Sebelum memulai praktik, pastikan semua peralatan tersedia dalam kondisi bersih dan berfungsi dengan baik. Berikut adalah ringkasan peralatan utama yang wajib disiapkan:
| Nama Alat | Fungsi Utama |
|---|---|
| Fiber Stripper | Mengupas kulit luar dan coating serat optik |
| Cleaver | Memotong ujung serat dengan presisi 90 derajat |
| Visual Fault Locator (VFL) | Mendeteksi kebocoran cahaya dan kontinuitas |
| Fiber Optic Power Meter | Mengukur besaran daya sinyal dalam satuan dBm |
| Alcohol Swab | Membersihkan ujung serat dari sisa debu |
Langkah-Langkah Pemasangan Kabel Drop Core ke ODP
Proses instalasi harus dilakukan secara sistematis untuk menjaga integritas sinyal. Ikuti langkah-langkah praktis berikut untuk melakukan terminasi drop core ke ODP:
- Siapkan kabel drop core dan kupas bagian jaket luar sepanjang kurang lebih 5 sentimeter menggunakan stripper khusus agar tidak merusak cladding.
- Lepaskan lapisan coating (pelindung bening) pada serat optik hingga menyisakan bagian core yang berwarna bening, lalu bersihkan menggunakan tissue khusus atau alkohol swab hingga benar-benar bersih.
- Masukkan serat optik ke dalam alat cleaver dan potong dengan panjang yang disesuaikan dengan kebutuhan fast connector agar posisi ujung serat berada tepat di titik kontak.
- Masukkan serat yang telah dipotong ke dalam fast connector hingga terasa ada sedikit tekanan, lalu kunci pengunci mekanis pada konektor tersebut.
- Uji hasil terminasi menggunakan VFL untuk memastikan cahaya laser merah terpancar dengan terang dari ujung konektor tanpa ada kebocoran di bagian sambungan.
- Buka pintu kotak ODP, bersihkan adapter yang akan digunakan, lalu masukkan konektor drop core ke dalam port adapter yang telah ditentukan sesuai dengan label alokasi.
- Lakukan pengukuran akhir menggunakan Optical Power Meter (OPM) untuk memastikan nilai redaman masuk dalam ambang batas yang disyaratkan oleh penyedia layanan (biasanya di bawah -20 dBm).
Risiko dan Tips Keamanan
Dalam praktik di lapangan, siswa harus sangat berhati-hati terhadap pecahan kecil serat optik (fiber shards). Sisa potongan serat ini sangat tajam dan bisa masuk ke bawah kulit atau tertelan jika tidak dibuang di tempat sampah khusus. Jangan pernah melihat langsung ke ujung kabel serat optik yang aktif menggunakan mata telanjang karena radiasi laser inframerah yang tidak terlihat dapat merusak retina.
Tips untuk mendapatkan hasil terbaik adalah selalu melakukan pembersihan pada ferrule konektor setiap kali akan melakukan penyambungan. Menggunakan alat bantu seperti one-click cleaner sangat disarankan untuk menjaga kebersihan permukaan kontak. Selain itu, pastikan manajemen kabel di dalam ODP rapi dengan menggunakan pengikat kabel (cable tie) agar tidak terjadi penumpukan yang menyebabkan kabel tertekan.
Pertanyaan yang Sering Diajukan (FAQ)
Q: Mengapa hasil pengukuran OPM menunjukkan angka yang sangat besar (misalnya -40 dBm)?
A: Angka tersebut menandakan adanya redaman yang terlalu tinggi atau putus total. Hal ini biasanya disebabkan oleh kualitas potongan cleaver yang tidak rata, konektor yang tidak masuk sempurna ke adapter, atau adanya tekukan tajam pada jalur kabel.

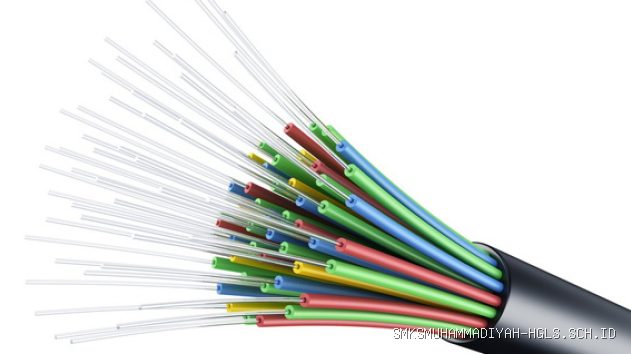

📷 Photo by mitech-ndt.co.id
Q: Apakah boleh menggunakan fast connector secara berulang jika pemasangan pertama gagal?
A: Sangat tidak disarankan. Fast connector mekanis umumnya dirancang untuk sekali pakai. Melakukan bongkar pasang akan merusak mekanisme penguncian internal dan menurunkan presisi kesejajaran core, yang berdampak pada kualitas sinyal yang tidak stabil.
Q: Apa fungsi utama dari label pada setiap port di dalam kotak ODP?
A: Label tersebut berfungsi sebagai identifikasi alokasi pelanggan. Mematuhi skema pelabelan sangat penting agar teknisi tidak salah mencabut atau memutus koneksi pelanggan lain saat melakukan perbaikan atau instalasi baru di masa depan.
Pemahaman mendalam mengenai prosedur ini tidak hanya membantu siswa dalam ujian kompetensi, tetapi juga menjadi modal dasar saat terjun ke industri telekomunikasi. Ketelitian, kedisiplinan dalam mengikuti prosedur, dan kebersihan alat adalah kunci utama keberhasilan dalam instalasi serat optik.
